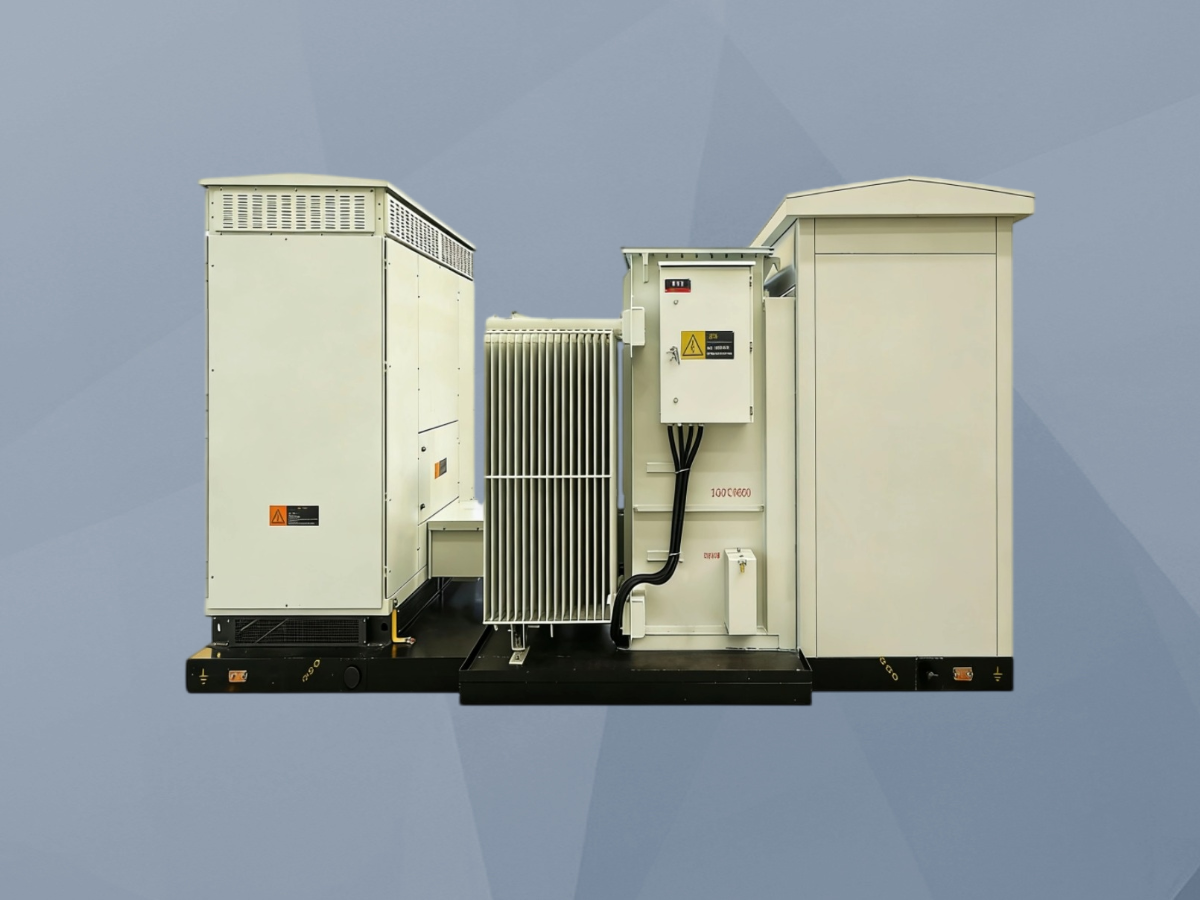

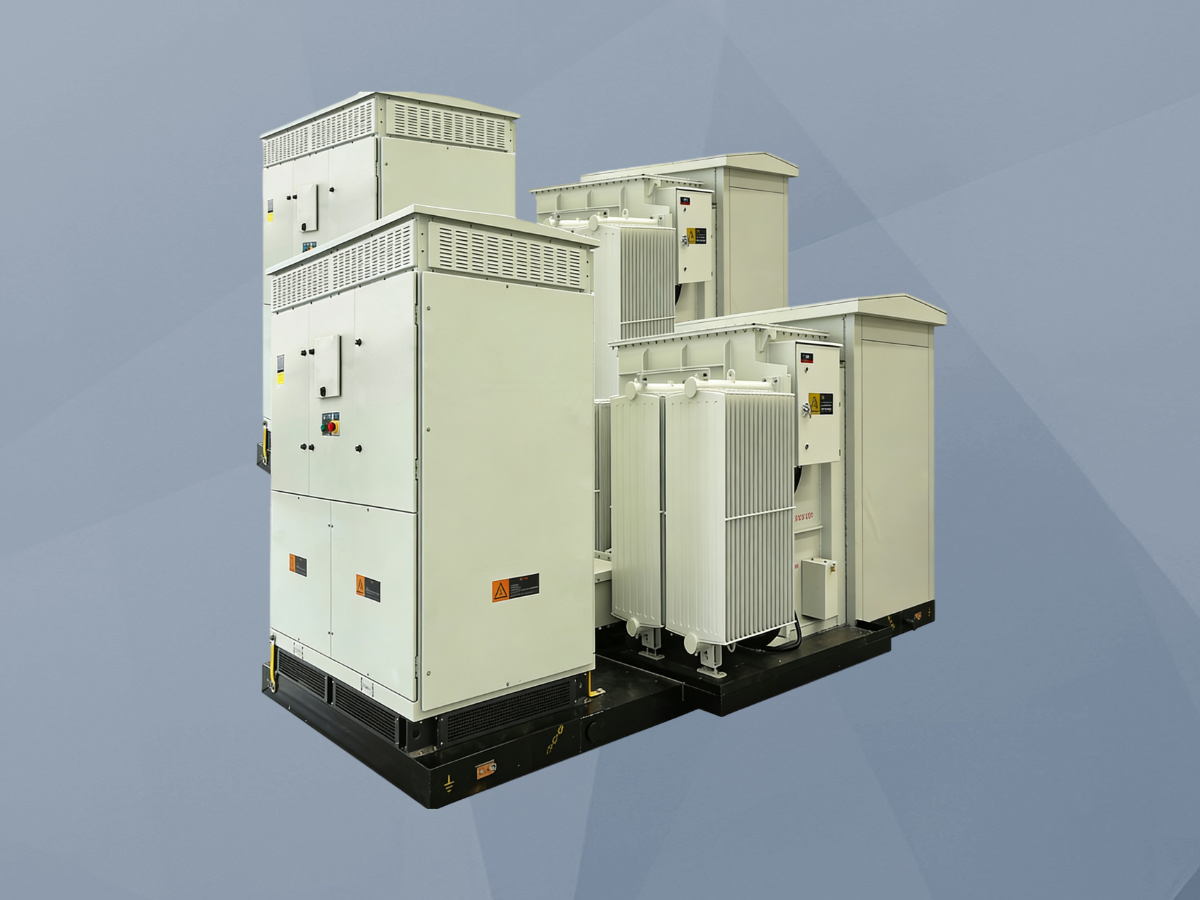

一、ZGS系列美式预装式变电站的介绍

         ZGS系列美式预装式变电站，是引进美国技术并国产化的经典紧凑型配电产品。其设计哲学是高度集成与简化，核心部件——包括高压环网型负荷开关、后备保护熔断器、三相油浸式变压器以及低压侧的接线板或小型配电单元——全部密封在一个充满绝缘油的钢板焊接油箱内。这种“共箱式”设计彻底取消了独立的高压开关室，使得设备体积仅为同容量欧式箱变的1/3至1/2。高压进线通常采用可触摸的肘形电缆插头，实现全绝缘、全密封连接，安全可靠。变压器多采用S11、S13及以上系列节能型产品。低压出线方式灵活，可提供标准分接箱或小型低压柜方案。该系列产品以其极致的紧凑性、经济性和免维护特性，在空间受限、对成本敏感且供电可靠性要求适中的配网场合具有不可替代的优势，实现了从变电站到用户的“最后一公里”高效配电。

二、ZGS系列美式预装式变电站产品特点

结构极度紧凑，体积小巧：高压、变压器、低压三位一体共箱设计，占地面积和空间占用极小，安装灵活。

全绝缘、全密封结构：所有带电部件浸入绝缘油中，与空气隔绝，防潮、防污秽、防凝露，免维护，适应恶劣户外环境。

高压接入安全简便：采用可带电插拔的肘形电缆头，实现全绝缘连接，操作安全，转换供电方案灵活。

保护特性优良：高压侧采用熔断器保护，与负荷开关配合，能快速、可靠地切除变压器内部故障，保护性能好。

过载能力强，散热好：绝缘油作为介质，散热性能优异，允许变压器短时过载运行。

经济性突出：省去了复杂的高压开关柜，制造成本和土建基础成本低，综合投资少。

三、ZGS系列美式预装式变电站作用

极致节约空间与土地：特别适合在空间狭窄的街道、绿化带、建筑角落安装，解决城市中心区配电房选址难题。

显著降低一次性投资：设备成本与安装基础费用远低于欧式箱变和土建站，投资回收快。

缩短建设与送电周期：整体吊装，现场只需连接电缆，极大简化施工，实现快速投运。

运行维护成本极低：全密封结构，基本实现免维护，节省了长期的巡检和维护费用。

美化城市景观：外观小巧整洁，可进行景观化外壳装饰，易于与环境融合。

四、ZGS系列美式预装式变电站核心功能

高压环网供电功能：内置二位置或四位置负荷开关，方便实现环网接线，提高供电可靠性。

变压器短路保护功能：高压熔断器作为变压器内部故障的主保护，能快速切断故障电流。

电能降压变换功能：将10kV电压降至0.4kV，为用户提供低压电源。

低压电能分配功能：通过箱体侧面的低压室或出线套管，提供多路低压出线，并可集成计量仪表。

压力释放与报警功能：油箱顶部装有压力释放阀，内部故障产生高压时能泄压；可选配油温、油位监测报警。

五、ZGS系列美式预装式变电站应用场景

城市公用配电网络：作为环网节点或终端变压器，安装在路边、公园、绿化带。

住宅小区及别墅区配电：为单个或成片住宅楼提供紧凑型配电中心。

小型工商业项目：服务于便利店、小型工厂、充电站等独立用户的专用变。

公共照明及基础设施：为城市路灯、交通信号灯、广告牌等集中供电。

临时施工用电：便于移动和快速部署，满足建筑工地等临时用电需求。
