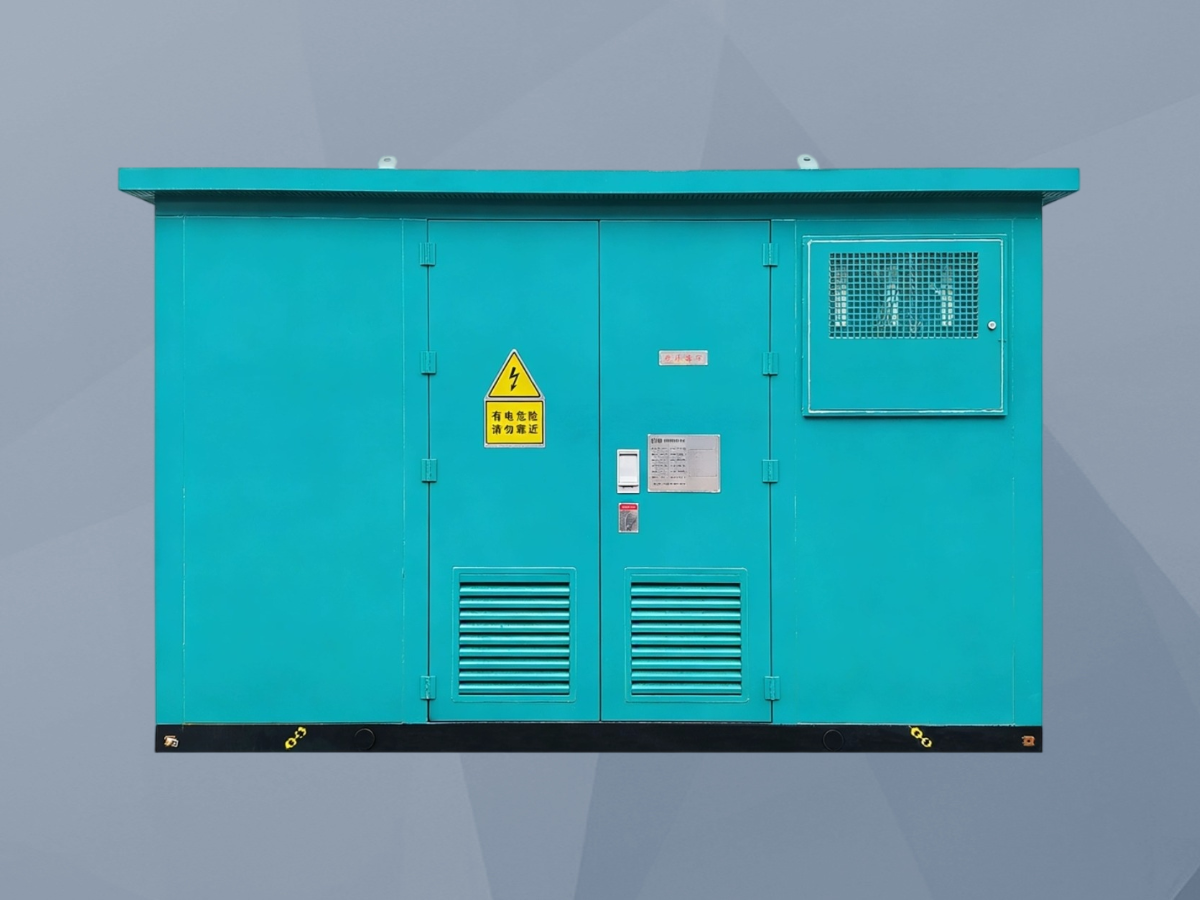

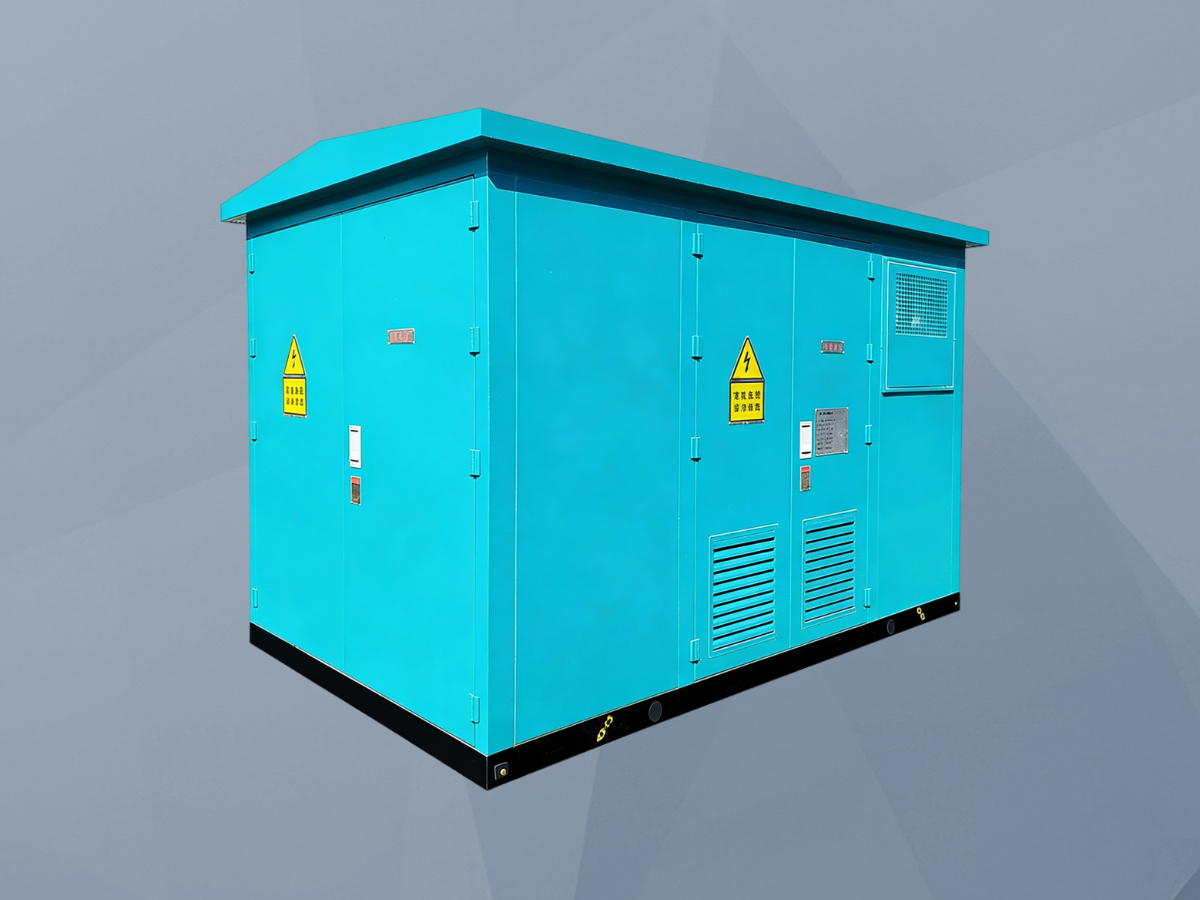

一、10kV国网替代型预装式变电站的介绍

         10kV国网替代型预装式变电站，是国家电网公司为提升配电网装备水平、实现标准化建设与运维而强力推广的专用解决方案。该产品并非简单的箱式变电站，而是深度集成国网标准化设计成果的“系统级”设备。其技术规范严格遵循国网企业标准（如Q/GDW相关标准），在电气主接线、设备选型（如标准化断路器、智能配变终端TTU）、结构布局、外观尺寸、通信接口等方面实现高度统一。核心构成包括标准化的高压进线单元（常采用环保气体绝缘或固体绝缘环网柜）、节能型变压器（如S20及以上能效油浸变或干式变）、以及集低压配电、智能监控、无功补偿于一体的标准化低压综合配电箱。它通过工厂化预制、模块化组合，确保产品性能一致、接口统一，能够像“标准件”一样快速替换老旧台区的杆变、落地式变台或非标箱变，是实现配电网“标准化设计、工厂化加工、装配式建设”理念的关键载体。

二、10kV国网替代型预装式变电站产品特点

完全符合国网标准：严格遵循国网最新物料标准与典型设计，确保与国网运维体系、物资管理系统无缝对接，实现“即插即用”。

高度标准化与模块化：电气接口、机械尺寸、通信协议全面标准化。高压、变压器、低压三大模块可灵活组合，满足不同台区容量和接线需求。

工厂化预制与调试：所有内部接线、保护定值、功能调试均在工厂完成，现场仅需箱体就位和电缆对接，极大缩短停电改造时间。

集成智能配变终端（TTU）：内置或标配国网统一规范的智能配变终端，实现电压、电流、功率、电量等全电量信息采集，以及变压器状态监测。

安全可靠性全面提升：采用全绝缘、全封闭设计，防护等级高，有效防触电、防凝露、防污秽。设备质量与可靠性经过国网检测认证。

支持自动化与物联网：通信协议统一支持DL/T 645、IEC 60870-5-104或国网相关规约，数据可直接上传配电自动化主站或物联网平台。

三、10kV国网替代型预装式变电站作用

高效完成台区标准化改造：为电网公司提供“交钥匙”式的标准化替换方案，大幅提升老旧台区改造效率和工程质量。

统一技术标准与运维模式：解决以往设备型号杂乱、接口不一的问题，降低后期运维的复杂度和备品备件成本。

显著提升供电质量与可靠性：采用高性能标准化设备，减少故障率，配合智能监控，实现故障快速定位与处理。

夯实配网自动化数据基础：作为标准化的数据采集节点，为配电网运行监测、线损分析、负荷预测提供高质量数据源。

推动配电网数字化转型：是构建新型电力系统下透明化、智能化配电网的重要物理基础。

四、10kV国网替代型预装式变电站核心功能

标准化高压接入与保护：提供环网进线或终端接入标准方案，配置标准化断路器或负荷开关-熔断器组合，具备过流、速断等保护功能。

节能变压器运行：搭载高能效等级变压器，降低空载和负载损耗，满足国网节能降耗要求。

低压智能配电与保护：集成标准化低压总路、分路开关，具备过载、短路保护，并可集成智能电容器实现无功自动补偿。

全景状态监测与采集：通过智能配变终端（TTU），实时采集并上送电气量、变压器油温/绕组温度、门禁、水浸等状态信息。

标准化通信与互联：提供统一的以太网或无线通信接口，支持与国网配电自动化系统、用电信息采集系统及物联网平台对接。

环境智能调控：根据箱内温湿度自动启停通风、加热装置，防止设备凝露，保障绝缘性能。

五、10kV国网替代型预装式变电站应用场景

城市老旧小区配电改造：替换运行超过20年、存在安全隐患的旧式配电房或杆上变台。

农村电网巩固提升工程：用于中心村、动力电改造等项目，提升农村供电质量和可靠性。

高故障率台区专项整治：针对频繁跳闸、电压质量差的台区进行标准化彻底替换。

城市核心区电缆入地配套：作为电缆化改造后地面的标准化配电设施，美观且可靠。

新建标准化配电台区：在新建住宅区、开发区直接应用，从源头实现标准化。
