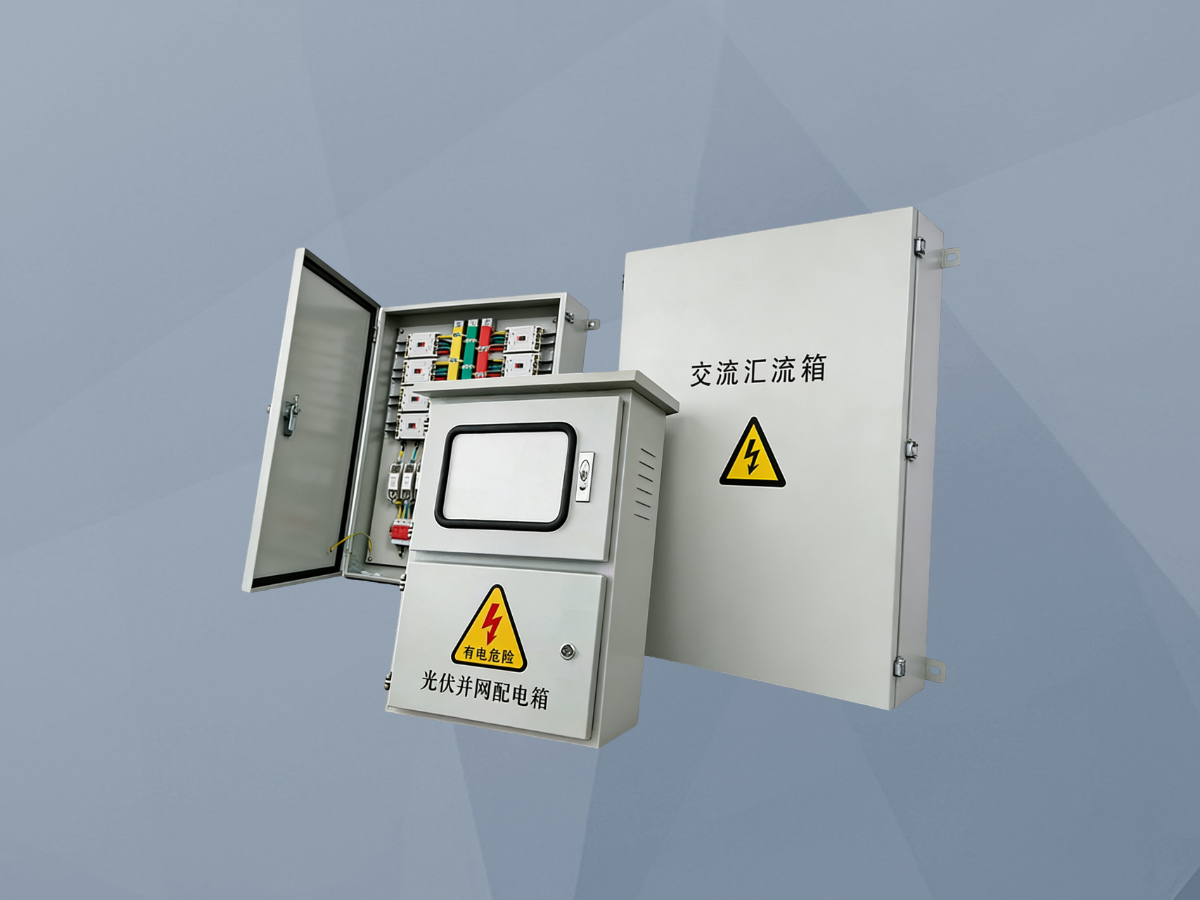

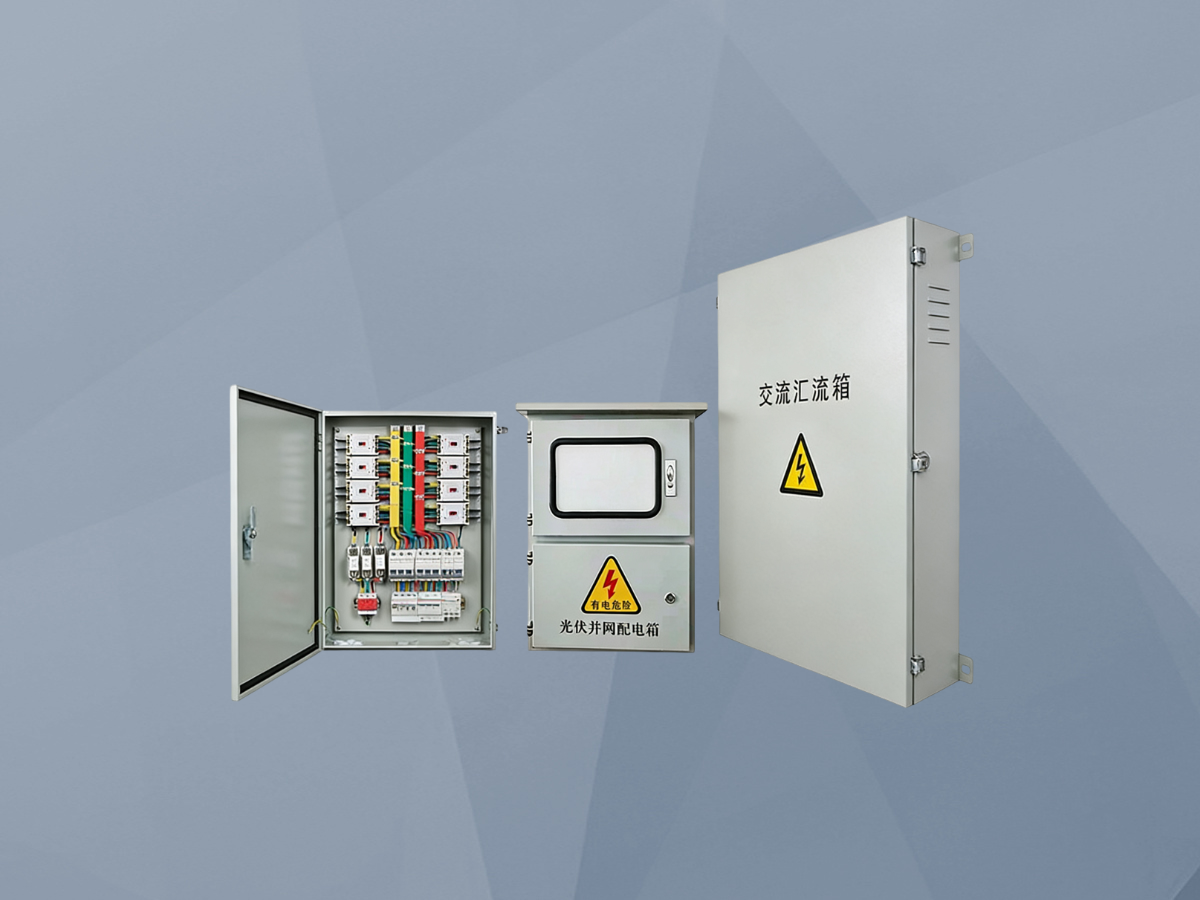

LCBWX光伏汇流并网箱

一、概述

     LCBWX 防雷汇流箱是将多 24 路光伏电池组件串的直流输入汇流合成 1 路或多路输出，每路配熔断丝，输出配备防雷器和断路器，大大简化了直流配电柜及逆变器的输入接线。提供防雷保护，短路保护和接地保护。汇流箱分为智能和非智能两种类型。智能防雷汇流箱内部装有汇流监测单元，能监测每路光伏电池串输入的电流、汇总输出电压、箱体内的温度及防雷器状态、断路器状态等。

     该装置内部布置简洁明了，布线整齐合理。可靠性高，维护简单。户外壁挂式安装，能适应各种恶劣环境。除了相关核心元器件外，其他可按用户要求定制。

二、LCBWX光伏汇流并网箱特点

1、集成化保护​

     每路输入配置熔断丝，输出配备断路器和防雷器，提供短路、过载及雷击浪涌保护（标称放电电流40kA，可选100kA）。

     全密封箱体设计，防尘防水，抗紫外线及盐雾腐蚀。

2、智能监测​

     内置汇流监测单元，实时监测每路光伏串电流、输出电压、箱内温度及断路器/防雷器状态，支持故障预警。

     支持RS485通信（MODBUS-RTU协议），实现远程数据交互与故障诊断。

3、灵活扩展​

     支持非智能与智能两种类型，核心元器件可按需求定制，适配不同规模光伏电站。

     箱体材质可选热镀锌钢板、不锈钢、冷轧钢板或工程塑料，满足多样化场景需求。

三、LCBWX光伏汇流并网箱功能

1、直流汇流与分配​

     将多路光伏组件直流电汇流后输出至逆变器，减少线缆损耗，优化系统效率。

2、多重安全防护​

     熔断丝保护：防止组件反灌电流。

     断路器保护：实现过载/短路自动分断。

二级防雷模块：抵御雷击浪涌冲击，保障设备安全。

3、状态监测与诊断​

     智能型号通过监测单元上传实时数据（如每路电流、电压、温度），支持远程运维与故障快速定位。

     可选配防反二极管模块，避免电流逆向流动。
