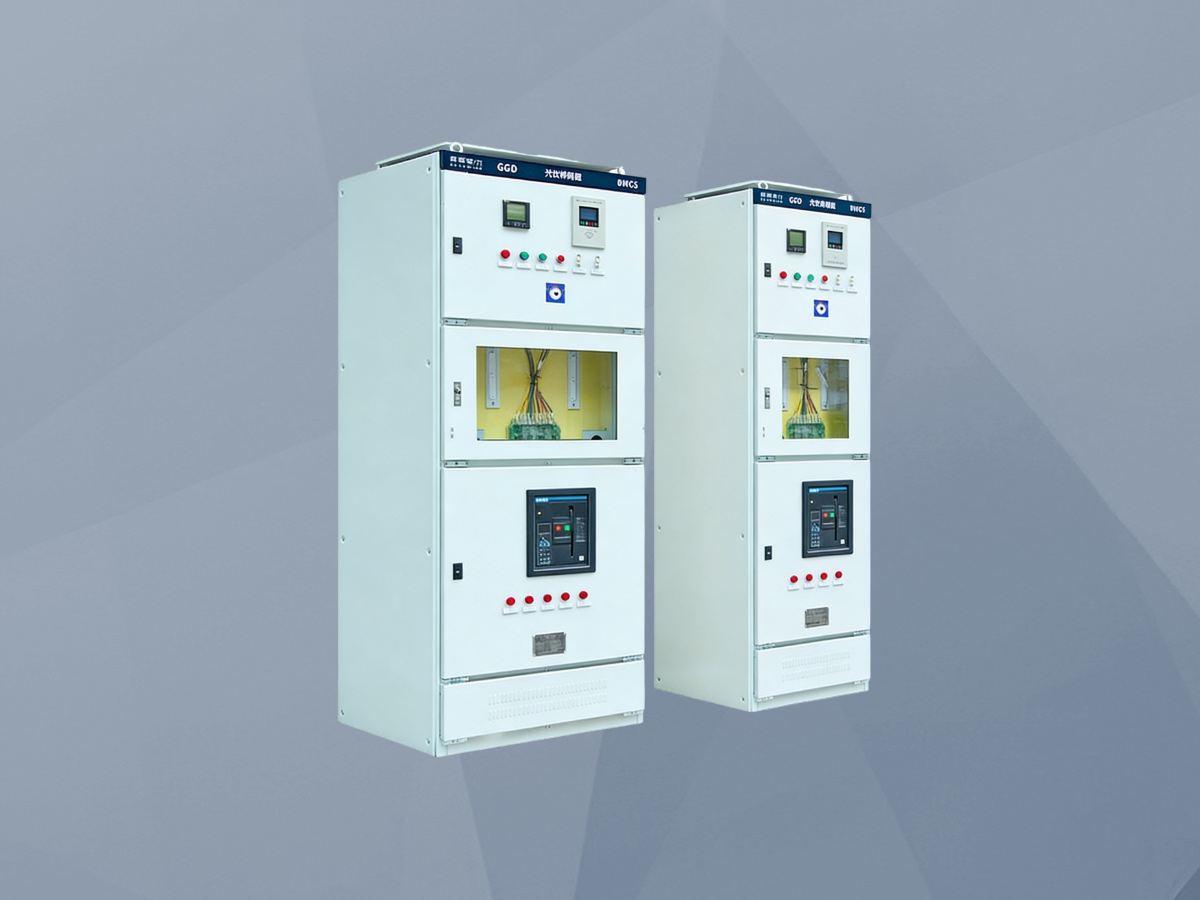

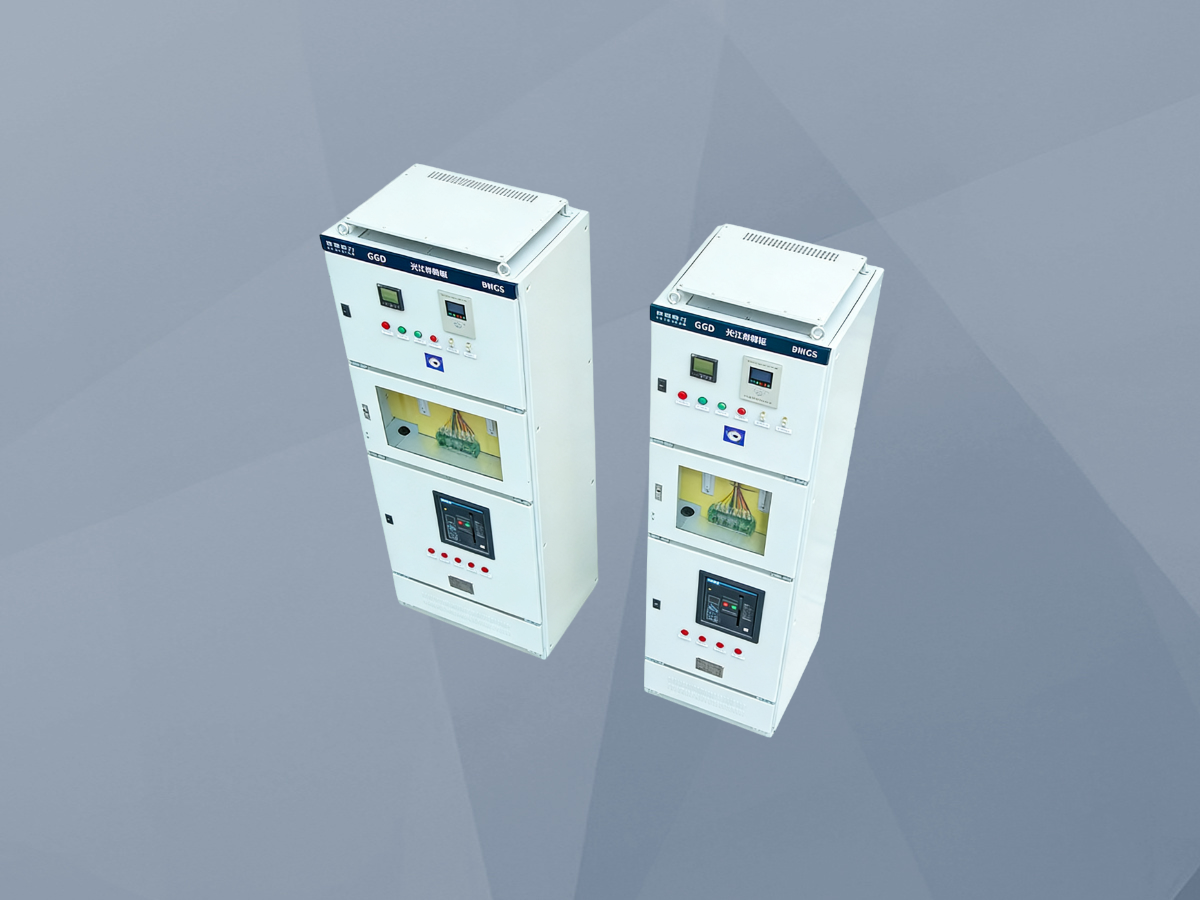

LCBWG光伏并网柜

一、LCBWG光伏并网柜概述：

 ‌    ‌LCBWG光伏并网柜是承接集中式逆变器与升压变压器或交流汇流箱与升压变压器的重要组成部分，此光伏并网柜的进线采用断路器输入或直接输入，输出采用断路器或负荷隔离开关，母线采用电镀或纯化后的母线连接，并提供二级防雷保护，系统额定电压最高为AC690V，防护等级室内为IP40、室外为IP65；二次测量及控制的电缆，电流为大于2.5mm2的电缆，电压为大1.5mm2的电缆，控制为大于1.0mm2的电缆，测量电流互感器为0.5级的电流互感器，计量互感器为0.2S级的电流互感器。还可根据客户要求增加相关的功能等。此产品采用专业的电气设计、元件选型，使柜体内部结构安全、简洁、美观、方便现场接线及维护并保证设备长时间的稳定工作。

二、LCBWG光伏并网柜特点：

1、安全防护​

 ‌    全密封箱体（不锈钢/冷轧钢板），防尘防水；配置过载、短路、浪涌接地及过欠压保护，自动切断故障电路。

 ‌    母线采用电镀或钝化工艺，降低内阻；电流互感器精度达0.5级（计量用0.2S级），保障测量准确性。

2、灵活扩展​

 ‌    支持固定式或插入式安装，可组成标准单元模块，适配不同容量需求；进线方式支持上/下侧双路径。

3、智能监控​

 ‌    集成RS485通信接口，支持MODBUS-RTU协议，实时上传电流、电压、功率等数据至监控系统。

4、环境适应性​

 ‌    工作温度范围-40℃至+85℃，湿度≤95%（无凝露），海拔≤4000m，适应高温、高湿、高海拔场景。

三、LCBWG光伏并网柜功能：

1、电能分配与保护​

 ‌    汇流逆变器输出电能，通过断路器或负荷隔离开关分配至升压变压器；配置二级防雷模块（标称放电电流40kA，可选100kA），抵御雷击浪涌。

 ‌    实时监测电网参数（频率、电压、电流），异常时触发保护动作，防止设备损坏。

2、计量与通信​

 ‌    内置电能计量单元，记录发电量；通过RS485通信上传数据至能源管理系统，支持远程故障诊断与运维指导。

3、结构优化​

 ‌    柜体尺寸标准化（2260mm×800mm×600mm），落地式安装；骨架带25mm模数孔，便于功能扩展与线缆管理。
