三相计量并网箱

一、三相计量并网箱概述

     三相计量并网箱是为满足户用光伏，三相并网、过欠压保护、防孤岛保护、防雷保护、短路保护、过载保护等需求而定制的一款配电箱。并且预留双表位计量室，可安装发电用电计量电能表以及数据采集器。

二、三相计量并网箱特点

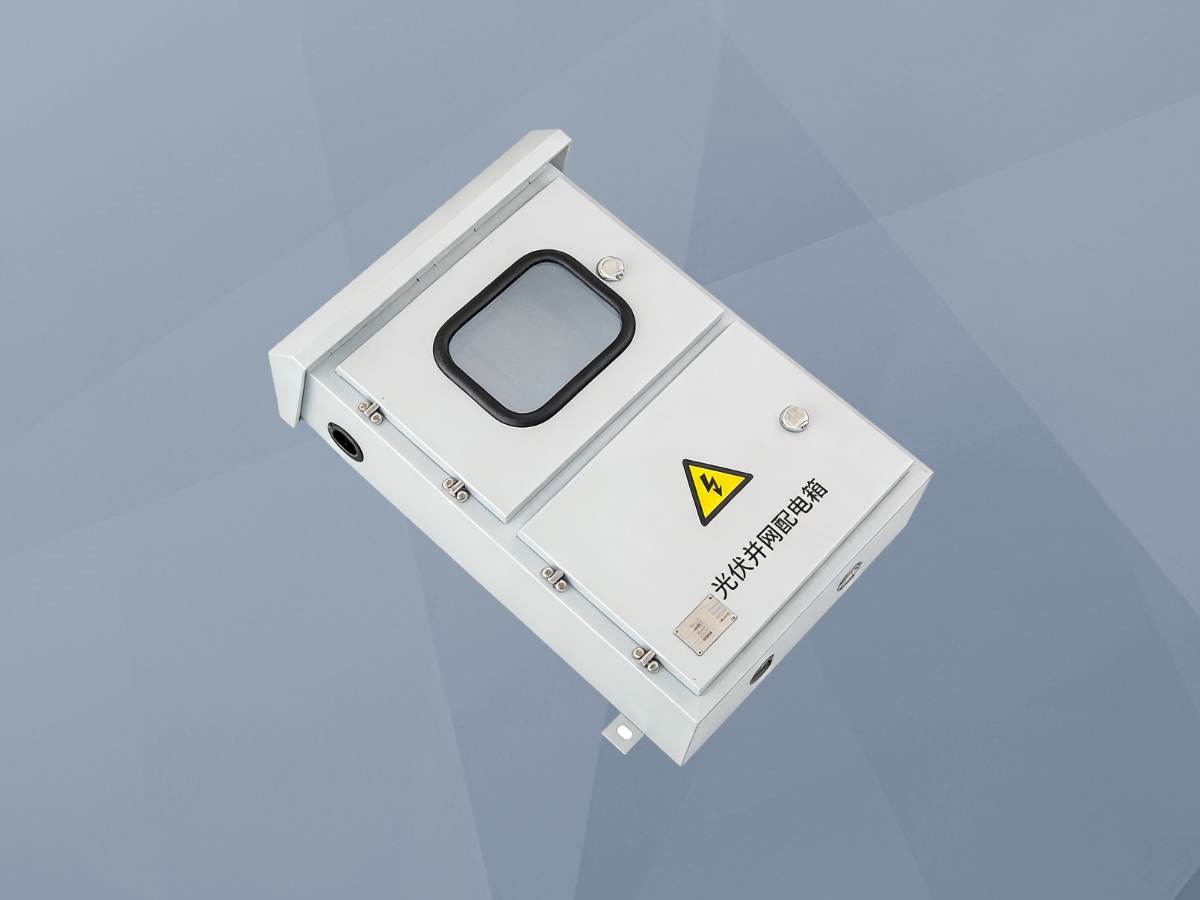

     1、户外高防护结构：箱体采用坚固材质（如图中所示，结构紧凑），密封设计，防护等级通常达IP65，能有效防尘、防水、防紫外线，适应屋顶、墙面等户外恶劣环境长期稳定运行。

     2、标准化与安全警示设计：如图中清晰可见，正面设有醒目的黄色闪电警示标志及“光伏并网配电箱”标识，符合安全规范，强制提示高压危险。产品铭牌（如“安徽特约制造有限公司”）标明制造商与规格信息，便于追溯与管理。

     3、人性化观察与操作界面：上层配备透明观察窗（如图中黑色边框区域），便于运维人员在不打开箱门的情况下，直接观察内置电表的实时读数，既安全又便捷。

     4、集成化与模块化布局：内部集成了电能表、保护断路器（空开）、浪涌保护器（SPD）及通讯模块等，结构紧凑、布线规范，模块化设计便于安装、维护和后期功能扩展。

三、三相计量并网箱功能

     1、核心计量功能：内置双向智能电表，是设备的核心功能，用于精确、合法地计量光伏系统的总发电量和上网电量，为电费结算与政府补贴提供唯一法定数据依据。

     2、电能汇集与分配：作为物理汇集点，将多路逆变器输出的交流电汇流，并通过主开关统一馈入用户侧配电柜或公共电网。

     3、综合安全保护：

          电气隔离与通断：通过隔离开关或断路器，提供明显的电气断开点，保障检修安全。

          过流与短路保护：内置断路器可在回路发生过载或短路时自动跳闸，切断故障。

          防雷浪涌保护：集成浪涌保护器（SPD），有效泄放雷击感应过电压，保护后端昂贵的逆变器等设备。

          防孤岛保护（部分型号集成或协同）：在电网断电时自动切断并网点，防止“孤岛运行”，保护电网维修人员安全。

          数据监测与通讯：智能电表通常支持RS485通讯，配合数据采集器，可将电压、电流、功率、发电量等关键数据上传至监控平台，实现电站的远程、智能化运维管理。
