不锈钢三相计量并网箱

一、不锈钢三相计量并网箱概述

     三相计量并网箱是为满足户用光伏，三相并网、过欠压保护、防孤岛保护、防雷保护、短路保护、过载保护等需求而定制的一款配电箱。并且预留双表位计量室，可安装发电用电计量电能表以及数据采集器。

二、不锈钢三相计量并网箱特点

1、坚固耐用与高防护​

     采用不锈钢箱体，具有优异的防腐蚀、抗紫外线能力，经久耐用。防护等级高达IP65，全密封结构配合防水接头，能有效抵御雨水、灰尘及沿海盐雾侵蚀。

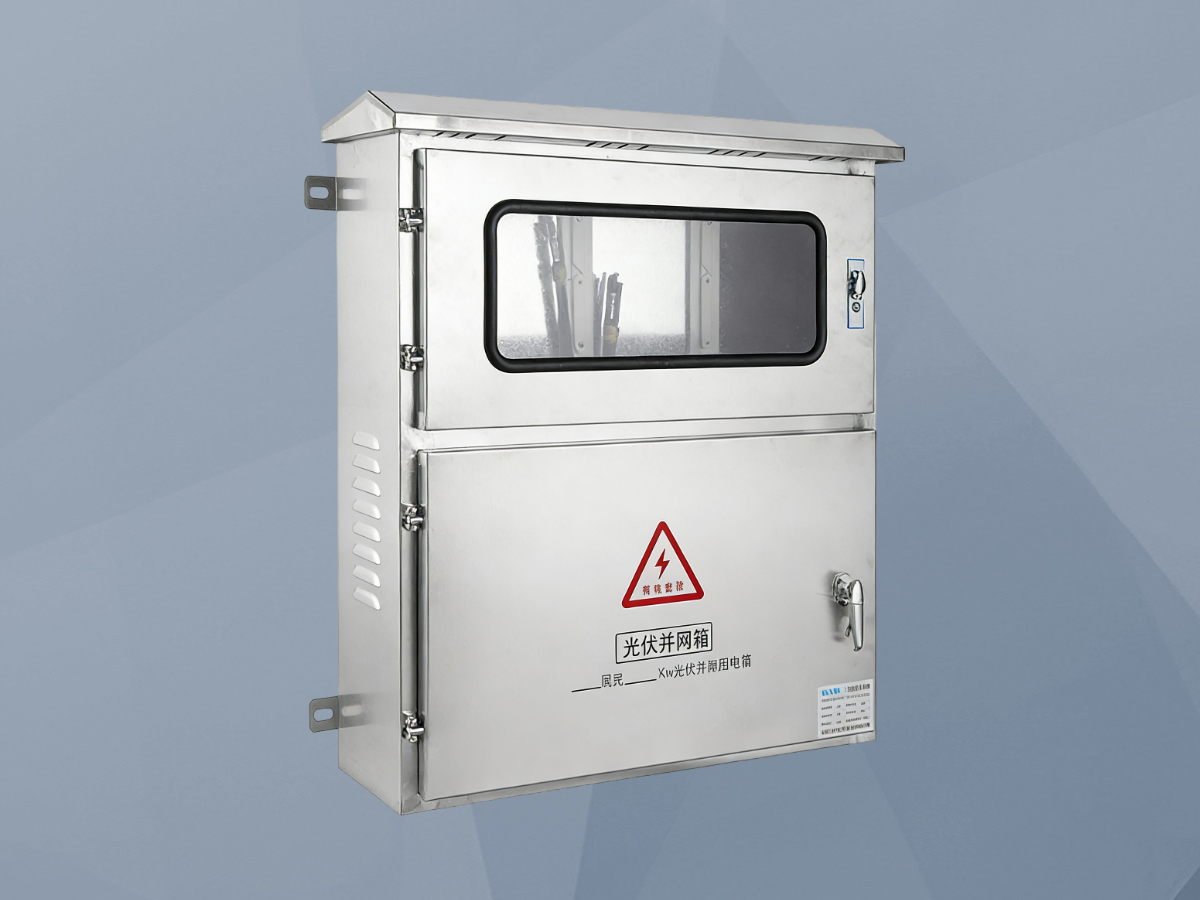

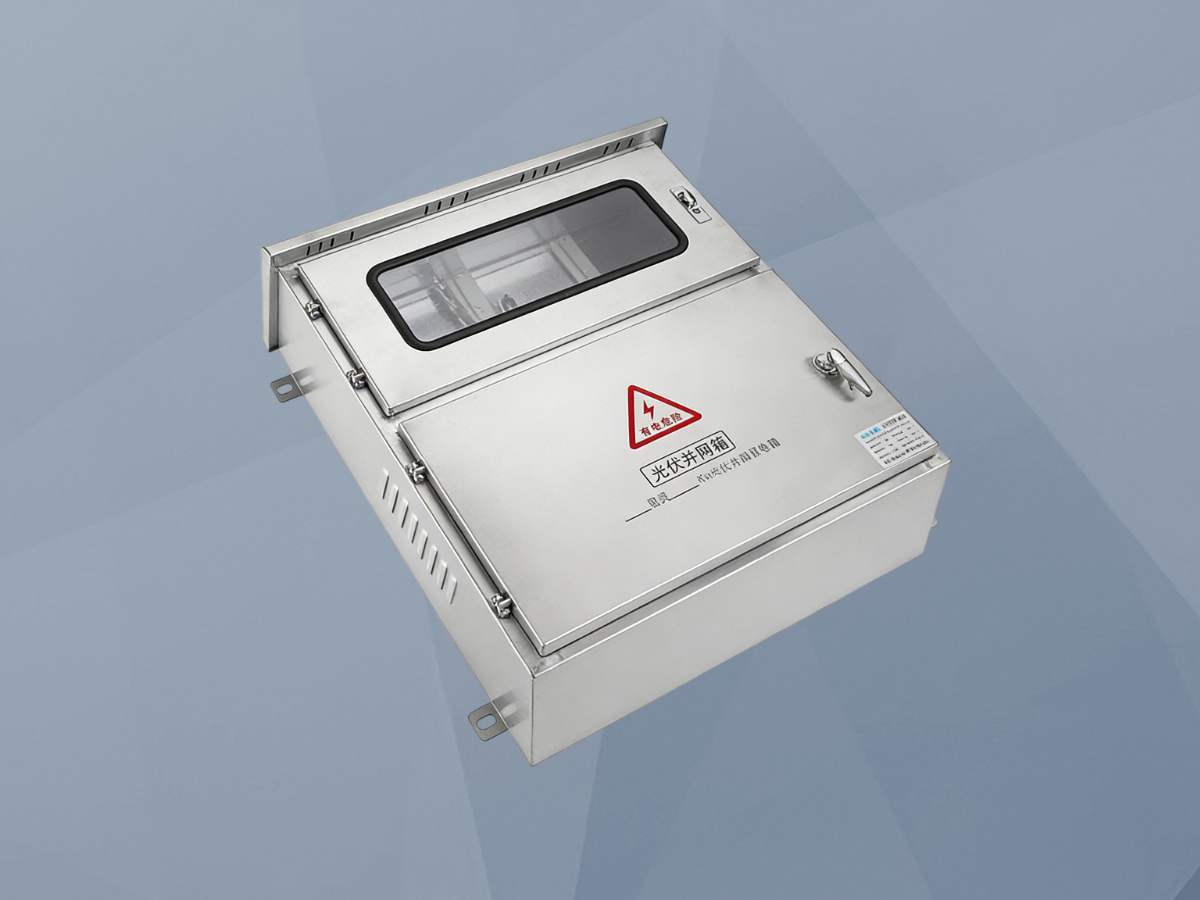

     三层分区设计：顶部防雨帽檐、中部透明观察窗便于直接读取电表数据、底部为功能区，结构清晰，维护方便。

2、集成化与模块化设计​

     高度集成计量、保护、监测单元于一体，结构紧凑，减少现场接线，提升系统可靠性。

     内部布局模块化，核心元器件（如断路器、防雷器）可按需选配，便于后期扩容与维护。

3、多重智能安全保护​

     内置二级防雷模块（标称放电电流通常为40kA，可选更高），有效吸收雷击浪涌能量（对应箱体闪电警示标志所提示的高压危险）。

     配置过欠压保护、过载及短路保护，当电网电压异常或回路故障时能自动切断电路，部分型号支持电压恢复后自动重合闸。

4、精准计量与智能监控​

     集成高精度双向电能计量表，精确计量光伏发电量及上网电量，为电费结算提供可靠依据。

     可选配通信模块（如RS485接口），支持远程实时监测电压、电流、功率、电度等数据，实现无人值守与智能运维。

三、不锈钢三相计量并网箱功能

1、核心配电与汇流功能​

     作为光伏系统的交流汇流点，将多路逆变器输出的交流电（通常为AC230V/400V）汇流后，通过主开关统一输送至上级配电柜或并网点。

2、电能精准计量​

     对光伏系统的发电总量和上网电量进行独立计量，是光伏电站经济效益核算和电网公司电费结算的核心依据。

3、全方位电气安全防护​

     防雷击浪涌：保护后端逆变器及电网设备免受雷电过电压损害。

     电气隔离与通断：通过负荷隔离开关或断路器，提供明显的电气断开点，保障检修安全。

     故障保护：实现对过流、短路、过欠压等常见电气故障的快速响应与隔离。

4、状态监测与数据交互​

     本地通过观察窗和指示灯显示运行状态，远程通过数据上传至监控平台，实现电站的集中管理和故障预警。
