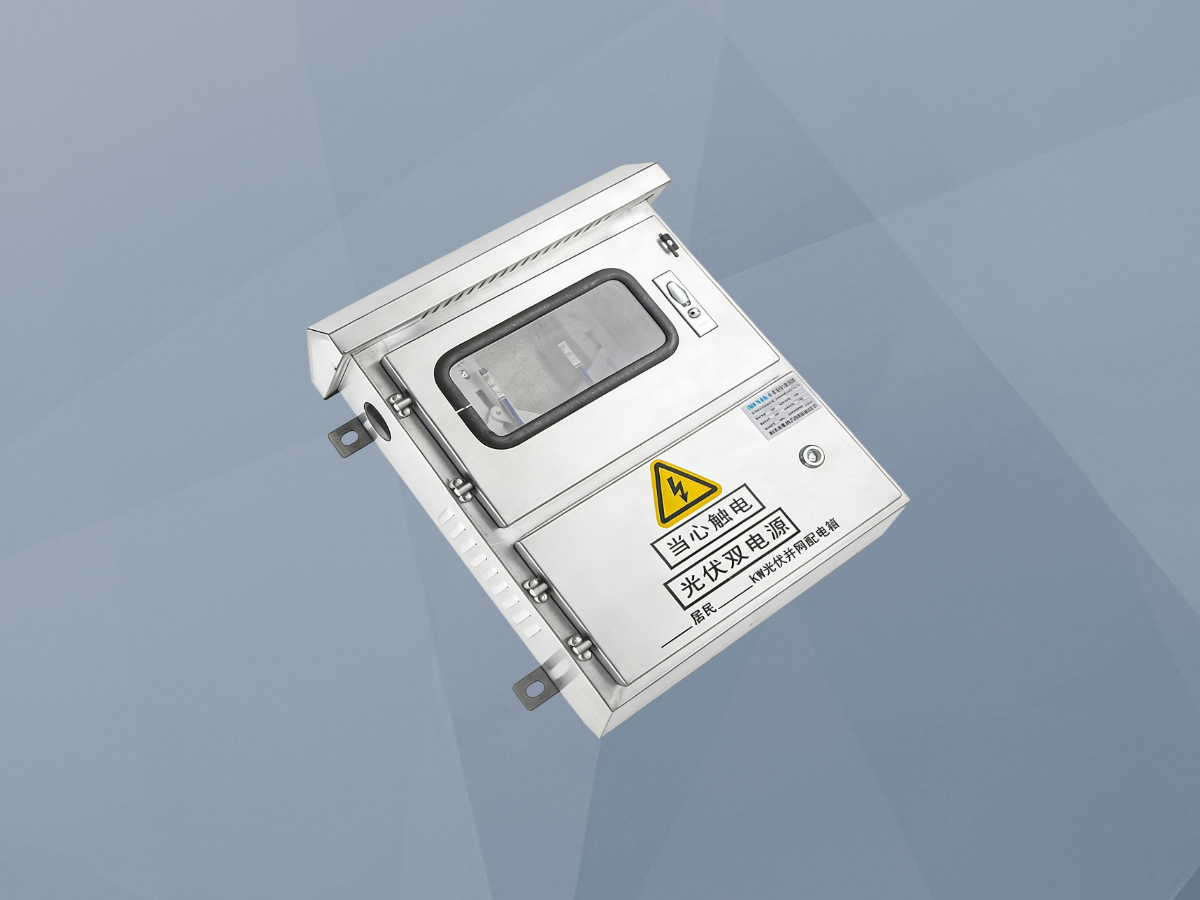

不锈钢三相计量并网箱

一、不锈钢三相计量并网箱概述

     三相计量并网箱是为满足户用光伏，三相并网、过欠压保护、防孤岛保护、防雷保护、短路保护、过载保护等需求而定制的一款配电箱。并且预留双表位计量室，可安装发电用电计量电能表以及数据采集器。

二、不锈钢三相计量并网箱特点

1、高防护与耐用性​

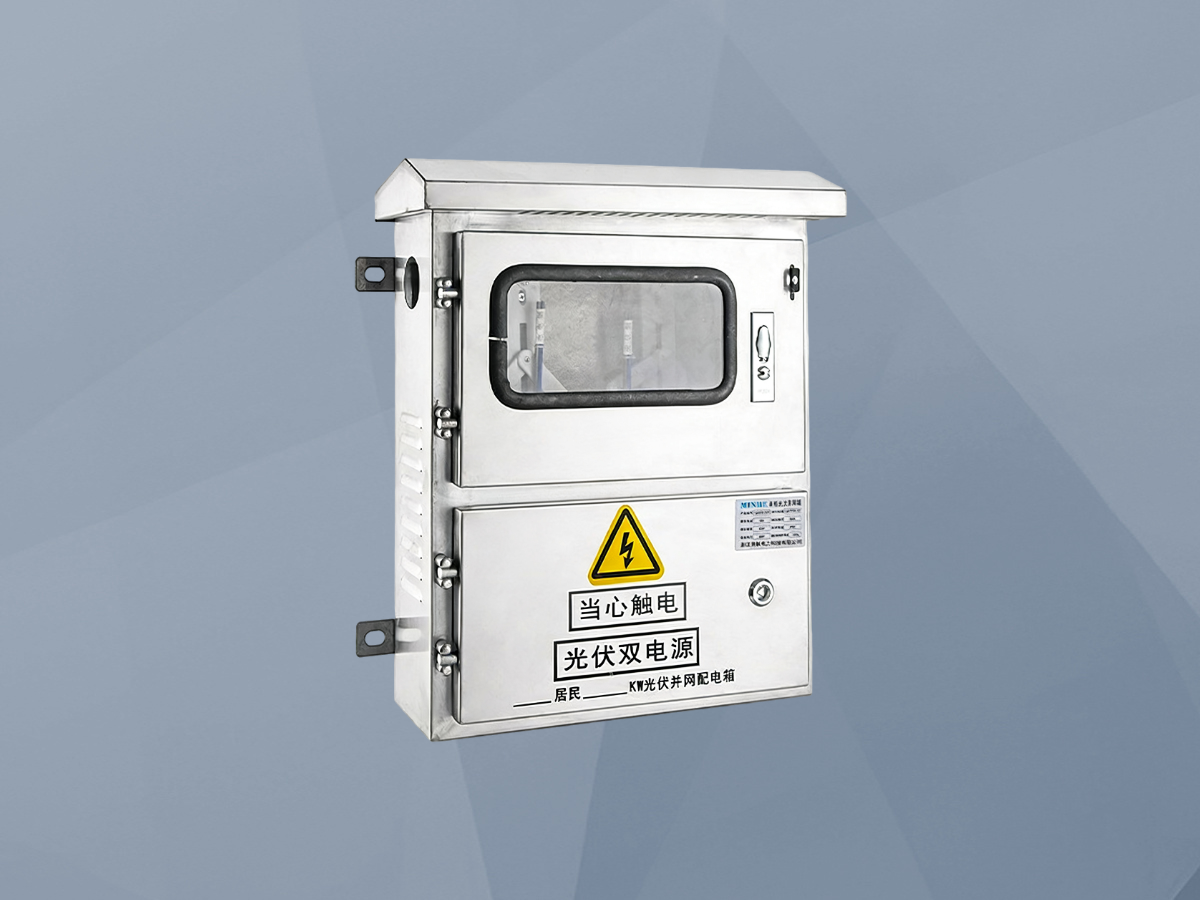

     不锈钢箱体三层防雨设计（顶层帽檐防雨、中层透明电表观察窗、底层控制区），防尘防水，抗紫外线及盐雾腐蚀，工作温度范围-40℃~+85℃。

     全密封结构，配置防水接头，侧边进线防护等级保持IP65，确保户外长期稳定运行。

2、集成化安全保护​

     每路输入配置断路器（容量为逆变器最大电流1.5倍），输出配备负荷隔离开关，提供过载、短路保护。

     二级防雷模块（标称放电电流40kA，可选100kA）及过欠压保护装置，电压异常自动切断，恢复后支持重合闸。

3、智能监测与计量​

     内置电能计量单元，精确记录发电量；透明观察窗便于现场读取数据。

     可选配通信接口（RS485，MODBUS-RTU协议），实时上传电压、电流、功率等参数至监控系统，支持远程故障诊断。

三、不锈钢三相计量并网箱功能

1、核心功能

     电能汇流与分配：汇集多路逆变器交流输入，汇流后分配至电网或升压变压器，减少线缆损耗。

     安全防护：熔断丝防反灌电流，断路器实现过载/短路分断，防雷模块抵御雷击浪涌，过欠压保护自动切断异常电路。

     计量管理：精确计量发电量，支持自发自用与余电上网模式结算，为电费核算提供数据支持。

2、扩展功能​

     状态监测：实时监测箱内温度、设备状态及电网参数（频率、电压），异常时触发保护并上传报警信息。

     兼容定制：支持加装防孤岛保护装置，适配不同规模光伏系统；超出标准环境条件（如更高海拔）可定制解决方案。
