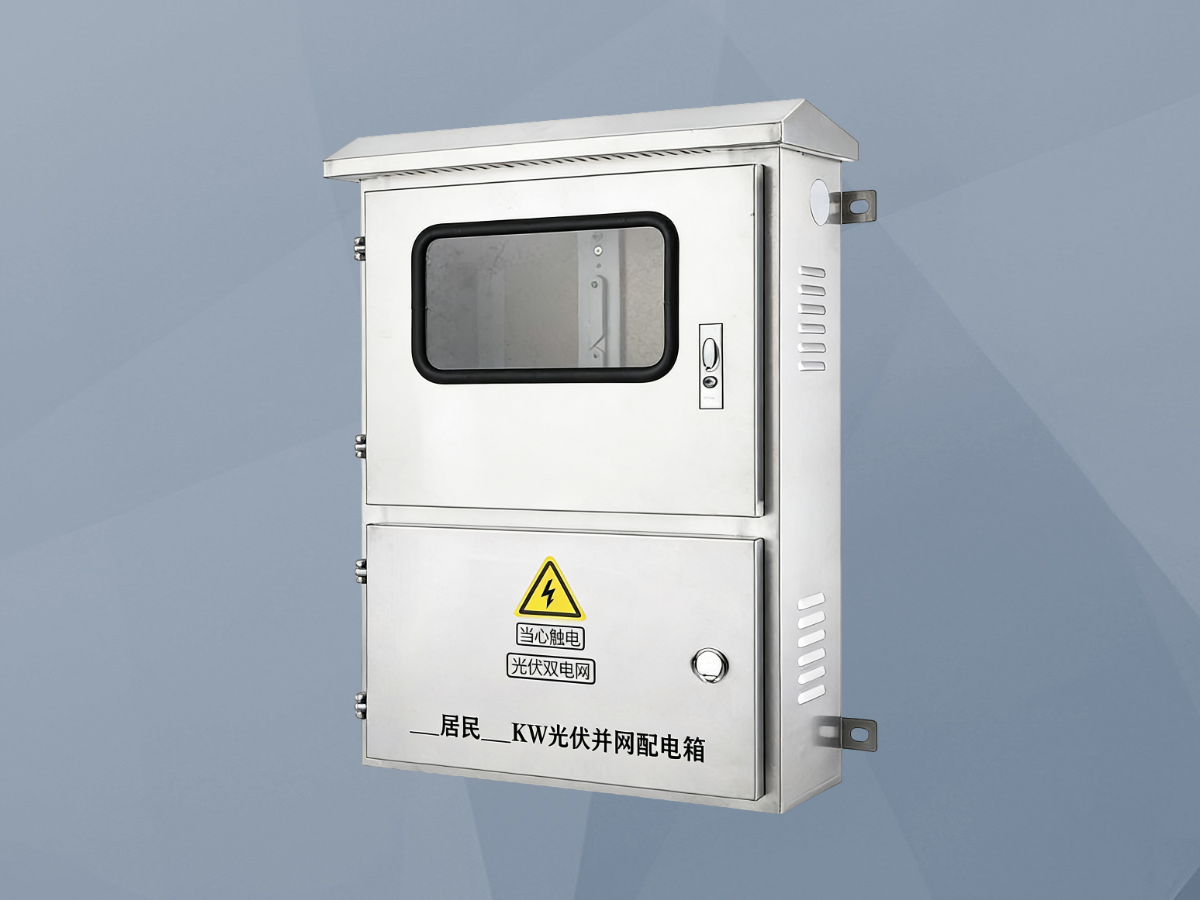

LCLX-AC8-30kW不锈钢三相计量并网箱

一、LCLX-AC8-30kW不锈钢三相计量并网箱概述

     三相计量并网箱是为满足户用光伏，三相并网、过欠压保护、防孤岛保护、防雷保护、短路保护、过载保护等需求而定制的一款配电箱。并且预留双表位计量室，可安装发电用电计量电能表以及数据采集器。

二、LCLX-AC8-30kW不锈钢三相计量并网箱特点

1、高防护与耐用性​

     不锈钢箱体结构，防腐蚀、抗紫外线，防护等级IP65，适应户外高温、高湿、盐雾环境。

     全密封设计，防尘防水，内部配置防凝露措施，确保长期稳定运行。

2、集成化安全保护​

     每路输入配置断路器，输出配备负荷隔离开关，提供过载、短路保护。

     集成二级防雷模块（标称放电电流20kA，可选40kA），有效抵御雷击浪涌冲击。

3、智能计量与监测​

     内置电能计量单元，精确记录发电量，支持自发自用与余电上网模式的电费结算。

     可选配通信接口（如RS485），实时上传电压、电流、功率等数据至监控系统。

4、灵活扩展性​

     支持1~8路逆变器输入（AC8型号），最大输出电流800A，适配30kW级光伏系统。

     模块化设计，便于维护与功能扩展（如加装防孤岛保护装置）。

三、LCLX-AC8-30kW不锈钢三相计量并网箱功能

1、电能汇流与分配​

     汇集多路组串式逆变器交流输出（最高AC690V），汇流后分配至交流配电柜或升压变压器，简化系统接线。

2、安全防护与故障管理​

     过欠压保护：自动检测电网电压异常（如≥290V过压、≤150V欠压），触发保护并支持电压恢复后自动重合闸。

     防雷浪涌保护：二级防雷模块吸收雷击能量，保护后端设备安全。

3、计量与数据管理​

     精确计量光伏发电量，为电费结算提供数据支持；透明观察窗便于现场读取电表数据。

     智能型号支持远程通信（MODBUS-RTU协议），实现发电数据实时监控与故障诊断。

4、环境适应性​

     工作温度范围-40℃~+85℃，湿度≤95%（无凝露），海拔≤4000m，满足各类户外恶劣环境需求。
