湖北襄阳5.99MW分布式光伏发电项目一二次接入设计方案

湖北襄阳5.99MW分布式光伏发电项目一二次接入设计方案

一、项目基本情况

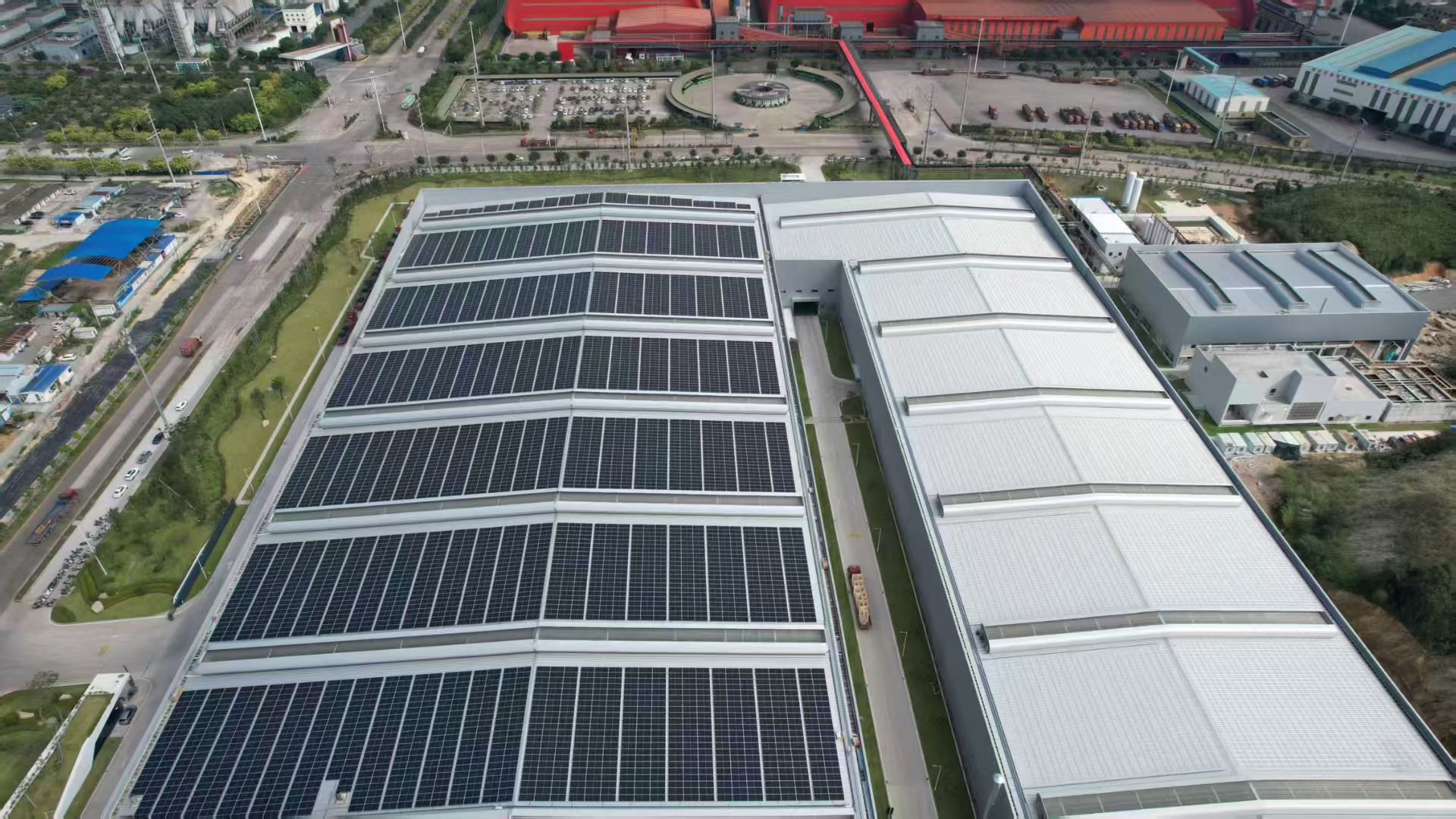

湖北襄阳屋顶分布式光伏发电项目（以下简称“襄阳分布式光伏”）装机容量5.99兆瓦，采用“全额上网”方式，由某新能源科技(襄阳）有限公司投资，租用某单位公司屋顶建设。

二、光伏系统一次接入方案

1.该光伏项目配置2台3150千伏安光伏升压变，通过1回10千伏线路接入10千伏光一回线杆，上网线路型号为YJV22-10kV-3×240，长度0.1公里。2.用户分界开关应选用一二次融合柱上断路器，并满足自动化接入条件。

三、光伏系统二次接入方案

1.在该光伏项目，上网线路1非、2非汇集线路两侧及上网线路靠光伏电站开闭所侧各配置1套线路方向过流保护。

2.光伏场站应具备与电网调度机构之间进行数据通信的能力，能够采集光伏发电系统的电气运行工况，上传至电网调度机构。信息上传采用无线传输方式，上传信息包括并网设备状态、并网点电压、电流、有功功率、无功功率和发电量等。

3.光伏项目远动信息接入调度数据网，分别送往襄阳地调、备调、县调，信息传输规约和信息量须满足调度要求；设备选型应与调度端配合，并对调度端进行相应扩充。

4.光伏项目新增关口点1处，关口电能表安装在产权分界点处。

四、接入系统的有关要求

1.该光伏项目应满足《光伏发电站接入电力系统技术规定》（GB/T19964-2012）、《电力系统安全稳定导则》（GB38755-2019）、《光伏发电站接入电网技术规定》（Q/GDW1617-2015）、《光伏发电系统接入配电网技术规定》（GB/T29319-2024）等要求。

2.该光伏项目应装设电能质量监测装置、故障解列装置、防孤岛保护装置。

3.该光伏项目应部署分布式光伏功率预测系统，能向调度机构正常上送短期、超短期、中期功率预测数据。

4.该光伏项目应具备接受电网调度机构启停控制指令及通过AGC接受电网调度机构调节指令的能力。

5.该光伏项目应装设计算机监控系统、调度数据专网设备、二次网络安全防护系统、网络安全监测装置。

6.万盟光伏并网点功率因素应在0.95（超前）～0.95（滞后）范围内连续可调。
