电力通讯协议的主流协议分类及其典型应用场景

一、 远动与调度侧协议（主站与厂站通信）

此类协议主要用于调度中心与变电站、发电厂之间的数据交互，实现“四遥”功能（遥测、遥信、遥控、遥调），是电力调度自动化系统的主干通道。

IEC 60870-5-101​：

协议全称/特点：国际电工委员会标准，基于串行通信（如RS-232/485）;
核心应用场景：传统变电站、县级调度。适用于低速串行通道，是早期电力远动的基础协议;
技术要点：采用平衡式传输，主从问答方式，结构简单，实时性一般。

IEC 60870-5-102​

协议全称/特点：电力系统电能累计量传输配套标准
核心应用场景：电能量远方终端与主站之间的电能数据（有功/无功电度）采集与传输。
技术要点：专门为电能计量设计，支持冻结、结算等电能量专用功能，常与101或104协议共存于同一终端。

IEC 60870-5-103​

协议全称/特点：继电保护设备信息接口配套标准
核心应用场景：继电保护装置与监控系统之间传输保护定值、事件、录波、故障报告等信息。
技术要点：定义了保护设备的标准化信息模型，用于保护信息管理子站（PMS）采集保护装置的详细信息。

IEC 60870-5-104​

协议全称/特点：协议全称/特点：101协议的网络化版本（TCP/IP）
核心应用场景：现代变电站综合自动化、地市级调度。当前国内电力调度数据网最主流的远动协议。
技术要点：将101协议的应用层数据包封装在TCP报文中，利用网络传输，实现性强，支持以太网。

DNP3.0​

协议全称/特点：分布式网络协议，源自北美，具备强纠错能力
核心应用场景：新能源场站（风电、光伏）、配电自动化、轨道交通。常用于厂站与集控中心通信。
技术要点：支持多主站、报告主动上传，具备时间戳和文件传输功能，在复杂网络环境下可靠性高。

Modbus (RTU/TCP)​

协议全称/特点：工业领域最通用的串行/以太网协议
核心应用场景：辅控系统、智能电表、环境监控。常用于电力系统中非核心控制类的设备数据采集。
技术要点：RTU用于串口，TCP用于以太网；协议开放简单，但安全性较弱，需配合防火墙使用。

二、 站控层与过程层协议（变电站内部通信）

此类协议用于变电站内部智能电子设备（IED）之间的数据交换，是智能电网和数字化变电站的基石，支撑“采样值传输、控制命令下发、设备状态共享”等关键功能。

协议名称：IEC 61850​

协议全称/特点：变电站通信网络与系统标准，智能变电站核心协议​
核心应用场景：智能变电站全站系统（站控层、间隔层、过程层）。支持GOOSE、SV、MMS等多服务。
技术要点：基于面向对象建模，实现设备互操作性；支持快速报文（GOOSE）、采样值（SV）和抽象通信服务（MMS），是数字化变电站的“通用语言”。

协议名称：GOOSE​

协议全称/特点：通用面向对象变电站事件
核心应用场景：保护装置之间、保护与测控之间的快速跳闸、联锁信号传递。
技术要点：基于IEC 61850，采用以太网多播，传输延迟毫秒级，用于实时控制类信号。

SV​

协议全称/特点：采样值（Sampled Value）
核心应用场景：合并单元（MU）与保护/测控装置之间传输电流电压采样数据。
技术要点：基于IEC 61850，支持高采样率（如4000Hz），确保保护装置精确判断故障。

MMS​

协议全称/特点：制造报文规范
核心应用场景：站控层人机界面（HMI）、后台监控主机与间隔层IED之间的通信。
技术要点：基于ISO/IEC 9506标准，用于读取设备状态、配置参数、历史数据等非实时业务。

IEEE C37.118​

协议全称/特点：电力系统同步相量测量协议
核心应用场景：PMU（相量测量单元）与WAMS主站之间传输同步相量数据。
技术要点：用于广域测量系统（WAMS），支持高速率、高精度、同步相量传输，辅助电网稳定分析。

DL/T 860 / IEC 61850​

协议全称/特点：中国电力行业标准等同采用IEC 61850
核心应用场景：国内所有智能变电站、数字化变电站。
技术要点：国内强制或推荐标准，实现与国际接轨的互操作性。

三、 时间同步协议（保障数据一致性）

电力系统中所有保护、控制、测量设备均需时间同步，以确保故障录波、事件顺序记录（SOE）、相量测量等数据的时间一致性。

IEEE 1588 (PTP)​

协议全称/特点：精密时间协议
核心应用场景：智能变电站内IED、PMU、同步时钟源之间的高精度时间同步。
技术要点：支持纳秒级同步精度，适用于以太网环境，是IEC 61850时间同步的基础。

SNTP​

协议全称/特点：简单网络时间协议
核心应用场景：调度主站、厂站监控系统的粗略时间同步。
技术要点：基于UDP，精度毫秒级，适用于非控制类设备。

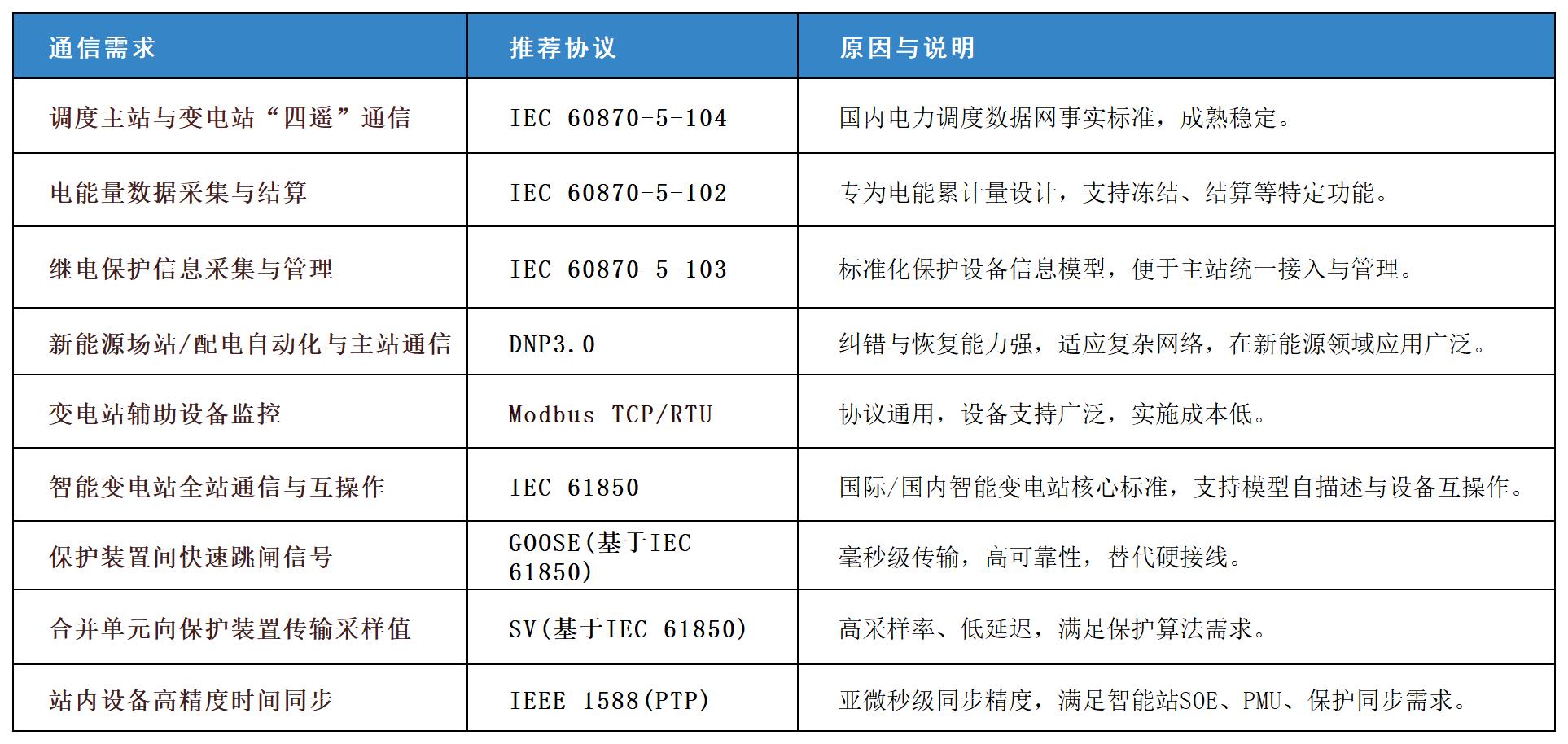

三、通讯协议选型与应用场景对应表

       总结：电力通讯协议是电力系统“神经系统”的语言规范。从调度主站到厂站远动，从站内设备互操作到时间同步，不同协议各司其职，共同构建起安全、可靠、高效的电力自动化通信体系。在实际工程中，应根据业务类型、实时性要求、网络架构及安全合规要求，合理选型并部署相应协议，以实现“零中断、高精度、强兼容”的电力通信目标。
