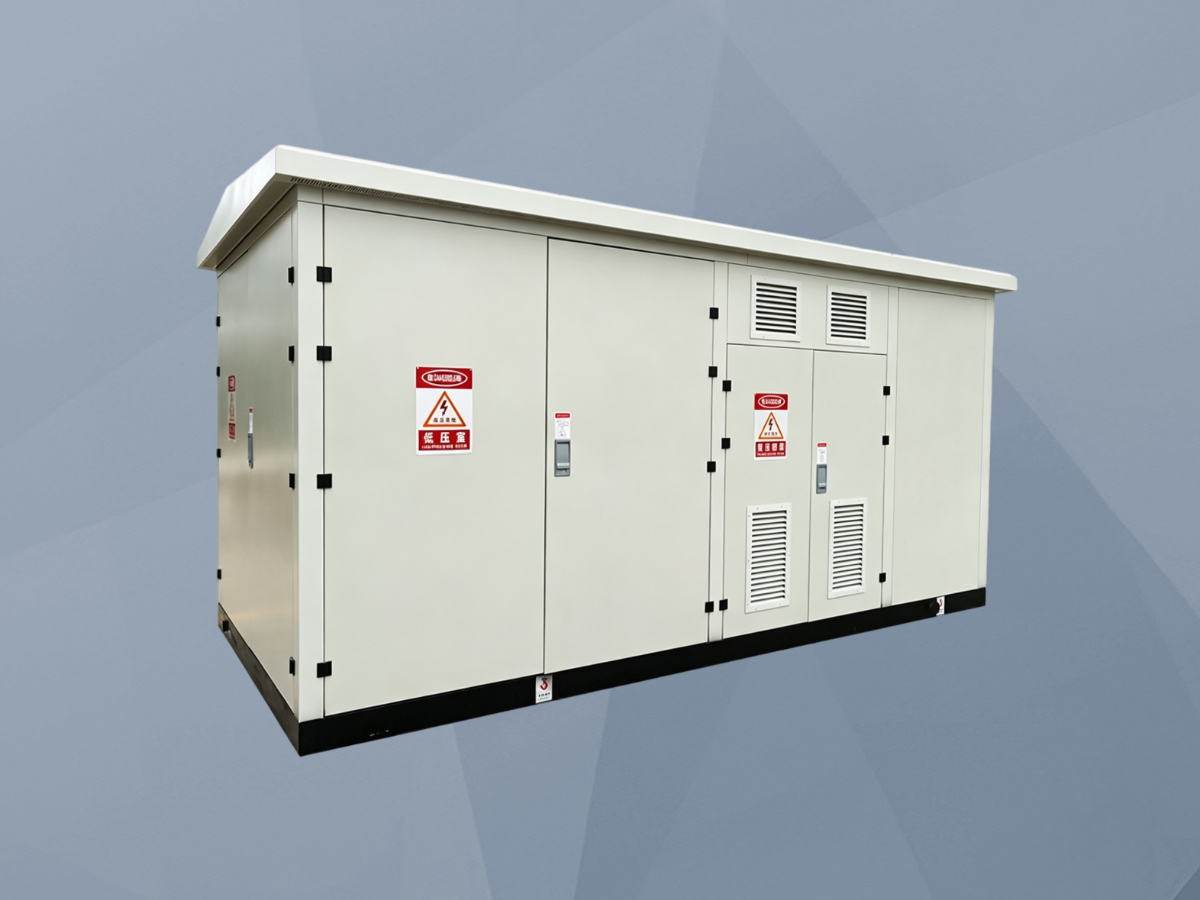

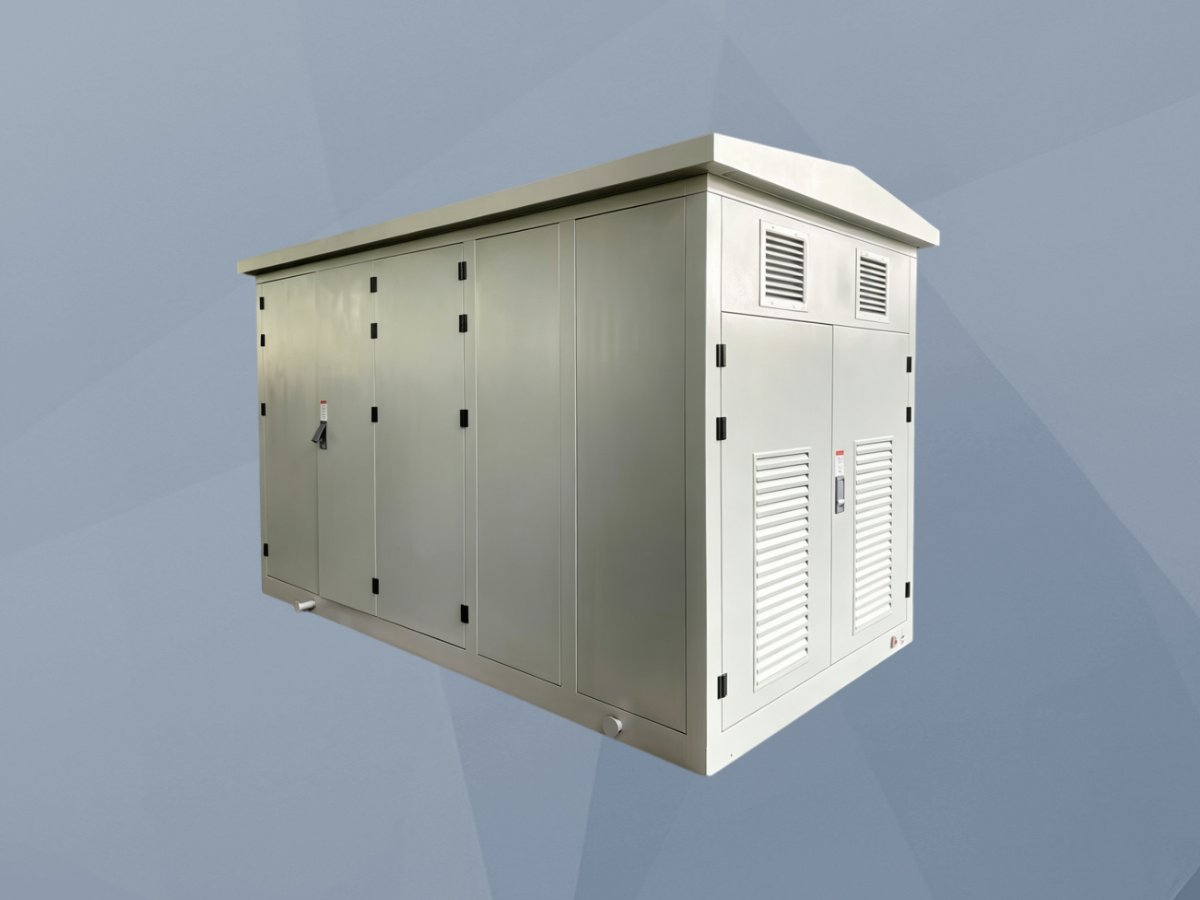

一、光伏箱式变电站的介绍

          光伏箱式变电站，是一种工厂预装、测试完毕的成套变配电装置。其核心构成通常包括高压进线单元（如负荷开关-熔断器组合电器或真空断路器）、降压变压器（常采用S13、SCB14等高效节能型干式或油浸式变压器）、低压配电单元（内含框架断路器、塑壳断路器、智能仪表等）、以及集保护、测控、通信于一体的箱变测控装置。其设计遵循“标准化、模块化、智能化”理念，所有内部电气连接、继电保护定值均在出厂前完成，现场仅需进行箱体定位、电缆接入和系统调试。在光伏系统中，它直接连接逆变器交流输出端，将0.4kV或0.69kV的低压电升压至10kV或35kV，以满足电网接入要求。其高度集成的特点，使其成为替代传统土建配电房的理想方案，极大地简化了光伏电站的电气布局与建设流程。

二、光伏箱式变电站产品特点

全密封、全绝缘结构：箱体采用防腐蚀钢板或非金属材料，防护等级高（通常IP54以上），能有效防风沙、防雨雪、防盐雾，适应户外恶劣环境。

工厂预制，建设周期短：出厂即为完整功能单元，现场安装简便，大幅缩短电站施工周期，实现快速投运。

布局紧凑，节约土地资源：相比传统配电房，占地面积减少50%以上，特别适合空间有限的屋顶分布式项目。

运行安全可靠：高压部分通常采用全绝缘设计（如美式箱变的插拔式电缆头、欧式箱变的SF6绝缘开关），触电风险低；变压器室设有独立通风散热和温控系统。

智能化监控：内置箱变测控装置，可实时监测变压器温度、高低压侧电气参数、开关状态，并支持无线/有线通信，实现远程“四遥”功能。

维护简便：各功能室相对独立，开门方向与内部布局人性化设计，便于巡检与检修。

三、光伏箱式变电站作用

简化电站设计，加速并网进程：提供标准化并网接口方案，简化电气一次设计，显著加快项目从设计到并网的全流程速度。

显著降低初始投资：省去独立的配电房土建成本，减少现场安装工程量，有效降低项目初期建设投资。

提升系统供电连续性：可靠的内部保护配置与高质量的元器件，保障光伏发电系统持续稳定地向电网输送电能。

实现无人值守与智能管理：通过远程监控平台，可实时掌握箱变运行状态，进行故障预警和数据分析，降低现场运维频率与成本。

增强环境适应性与项目灵活性：可灵活布置于屋顶、山地、田间等多种复杂场地，支持项目的模块化扩容。

四、光伏箱式变电站核心功能

电能转换与升压功能：核心通过变压器将光伏逆变器输出的低压电，高效转换为符合电网要求的中压电。

高压侧控制与保护功能：实现电能的接入与隔离，配备熔断器或继电保护，对变压器高压侧短路、过载等故障进行快速切除。

低压侧配电与保护功能：汇集多路逆变器输出，配置断路器及保护，实现分路控制、计量与保护（如过流、逆功率保护）。

智能监测与通信功能：实时采集三相电压、电流、功率、功率因数、电能、频率及变压器绕组温度等数据，并通过以太网或4G/5G无线方式上传至监控系统。

环境调控与安全防护功能：配备自动排风、除湿装置及温度控制器，确保内部电气设备在适宜环境下运行；可选配烟雾报警、门磁报警等安防措施。

五、光伏箱式变电站应用场景

工商业分布式光伏屋顶：作为单个厂房屋顶光伏系统的并网节点，直接安装在屋顶或地面，节省空间。

集中式光伏电站的单元发电模块：在大型地面电站中，作为“逆变器+箱变”的集成单元，分散布置，汇集电能后送入升压站。

农光/渔光互补项目：安装在田埂或塘基上，适应潮湿环境，为农业大棚或渔塘光伏系统提供升压并网。

户用光伏集群汇流点：在整县推进或村级光伏项目中，作为一片区域户用光伏的集中升压并网单元。

山地、丘陵等复杂地形光伏项目：凭借其模块化、易运输吊装的特点，有效解决复杂地形下的电气设备布置难题。
