一、风电二次预制舱的介绍

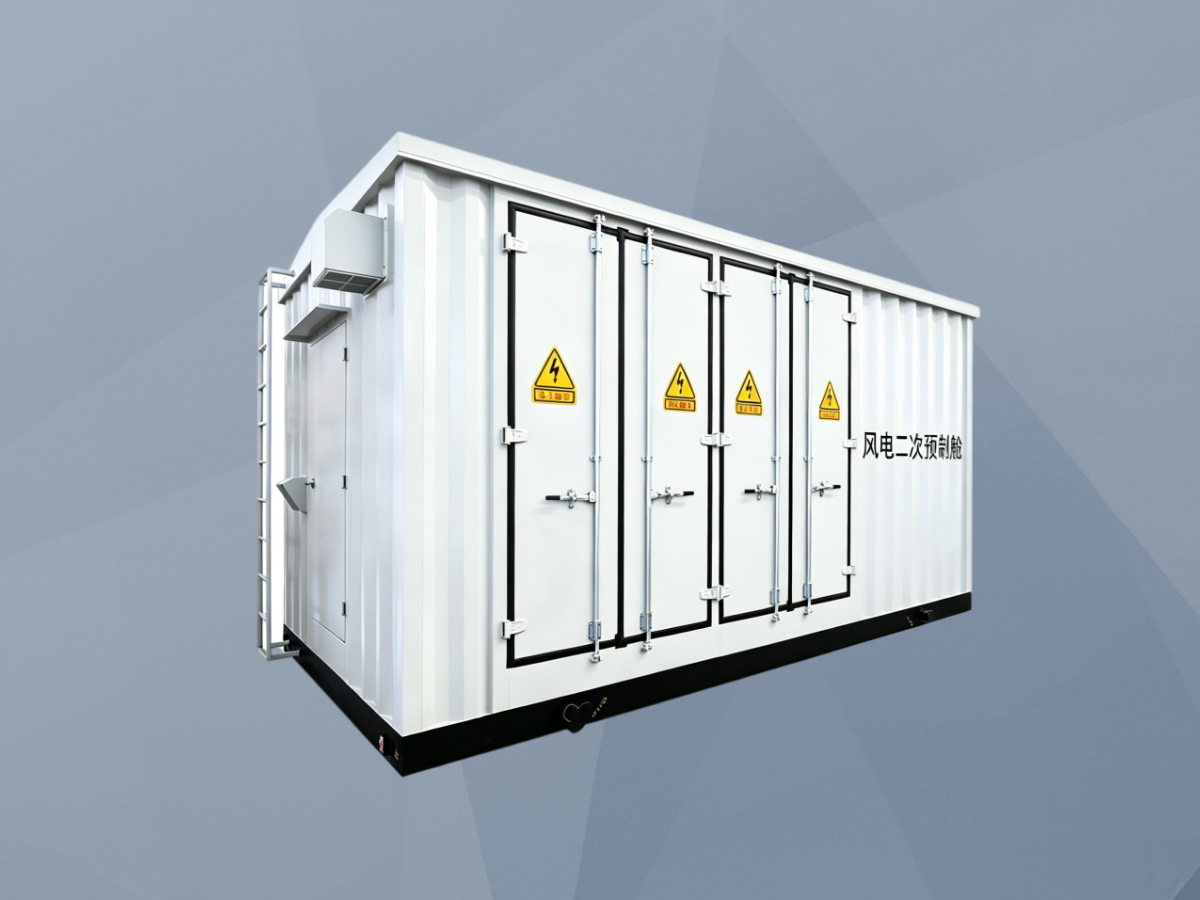

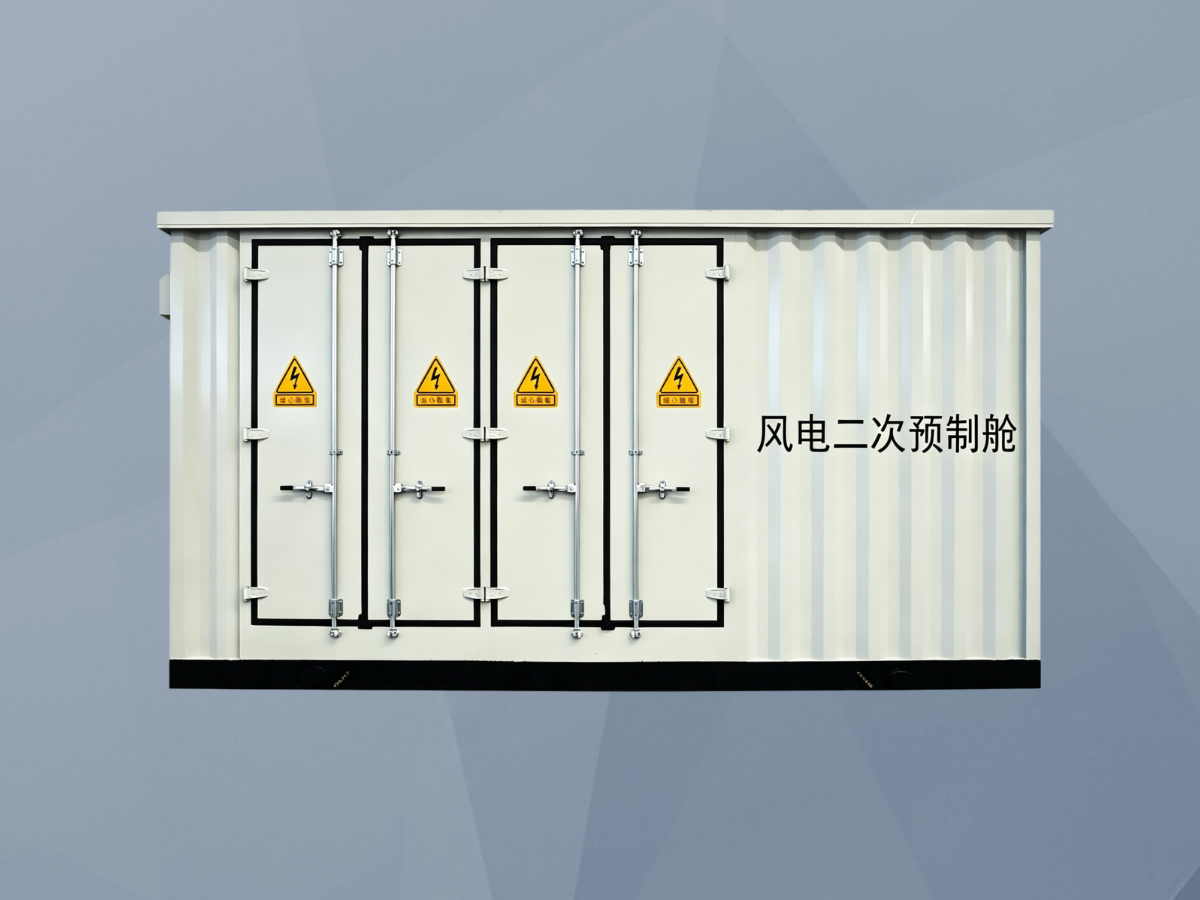

         风电二次预制舱是针对风电场地理位置偏远、环境恶劣、运维难度大等特点，以及电网对风电场接入与控制要求日益提高的背景下，所发展出的二次系统深度集成解决方案。它将传统分散布置在升压站主控楼内的保护屏、测控屏、通信屏、直流屏、监控工作站等数十面屏柜，按照风电场“三层两网”架构（站控层、间隔层、过程层；站控层网络、过程层网络）进行优化设计，集中安装于一个具备良好环境保障的预制舱内。舱内不仅包含线路保护、主变保护、母线保护、故障录波、电能质量监测等常规站内设备，更集成了风电场特有的功率预测系统、能量管理系统（EMS）、风机监控系统接口、箱变测控通信管理单元以及符合“两个细则”要求的自动发电控制（AGC）/自动电压控制（AVC）子站功能。所有设备在出厂前完成机柜安装、网络布线、系统组态、逻辑下装及全站模拟联调，确保与一次设备、风机主控系统的无缝对接。该产品是风电场实现数字化、智能化的物理核心，直接关系到风电场的可利用率、发电效益及电网适应性。

二、风电二次预制舱产品特点

全站二次系统深度集成：实现从升压站到集电线路、直至箱变侧的全范围保护、测控、通信设备工厂化集成，系统整合度极高。

面向风电的特殊功能集成：内置功率预测服务器、能量管理（EMS/AGC/AVC）工作站，并预配置与各类风机、箱变监控系统的通信接口与数据模型。

强大的环境适应与保障能力：舱体采用加强保温隔热设计，配备工业级精密空调、防凝露装置及智能通风系统，确保内部电子设备在-30℃至+50℃的宽温范围内稳定运行。

高可靠性网络与电源架构：采用双网双机冗余配置，网络交换机、监控服务器、通信网关均按双重化配置；配置双路UPS及直流电源系统，保障控制系统不间断供电。

符合电网最新技术规范：严格遵循电网关于风电场接入的系统保护、安全自动装置、调度数据网及网络安全防护（等保2.0）的最新要求进行设计与集成。

支持远程运维与高级应用：集成远程运维网关，支持工程师站远程登录、程序更新与故障诊断；预留大数据分析、智能预警等高级应用接口。

三、风电二次预制舱作用

实现风电场快速投运与并网：将长达数月的现场二次设备调试工作前置到工厂完成，现场仅需“即插即用”式对接，极大缩短风电场建设与并网周期。

保障风电场并网安全与合规：集成完备的保护与安全自动装置，确保风电场在电网故障时具备低电压穿越等能力，满足电网强制性技术标准，避免考核罚款。

提升风电场发电效益与可利用率：通过集成的能量管理系统（EMS）实现全场发电功率的优化分配与快速响应调度指令，最大化利用风能资源，减少弃风。

降低全生命周期运维成本：集中化布置减少了巡检点位；智能化监控与预警降低了故障排查时间；模块化设计便于后期扩容与部件更换。

构建风电场数字化管理基石：作为全场数据汇集与处理中心，为生产管理、绩效分析、设备健康管理、电力交易等高级应用提供统一、可靠的数据平台。

四、风电二次预制舱核心功能

全场电气设备保护与安全自动装置：配置并网线路保护、主变保护、母线保护、集电线路保护，以及低频/低压减载、安稳控制等安全自动装置。

综合监控与数据采集（SCADA）：实时采集升压站内所有开关量、模拟量、电能量数据，监控风机、箱变运行状态，实现图形化展示、遥控、遥调、告警管理。

功率预测与能量管理（EMS）：运行短期、超短期功率预测算法；执行AGC（自动发电控制）、AVC（自动电压控制）指令，进行经济调度与发电计划管理。

远动通信与调度交互：通过纵向加密认证网关，按照IEC 60870-5-104或IEC 61850协议与省调、地调进行实时数据通信，接收并执行调度指令。

故障分析与电能质量监测：集成故障录波器与网络报文分析系统，记录电网故障事件；监测并网点谐波、闪变、电压偏差等电能质量指标。

辅助系统集中监控与联动：统一接入并监控升压站视频、环境（温湿度、SF6、火灾）、门禁、照明、给排水等辅助系统，实现智能联动控制。

五、风电二次预制舱应用场景

陆上大型集中式风电场升压站：作为风电场的本地监控中心，负责全场设备的监控、保护与能量管理。

海上风电陆上集控中心：作为整个海上风电场的远程监控与指挥中心，通过海缆通信监控海上升压站与所有风机。

“沙戈荒”大型风电基地：适应恶劣环境，为分散的多个风电场群提供一个区域性的集中监控与运维中心。

高海拔风电项目：针对低气压、强辐射环境，对舱体密封、散热及设备选型进行特殊设计，保障控制系统稳定。

存量风电场“无人化”改造：用于替换老旧、分散的监控系统，整合各子系统，实现风电场的智能化升级与远程集控。
