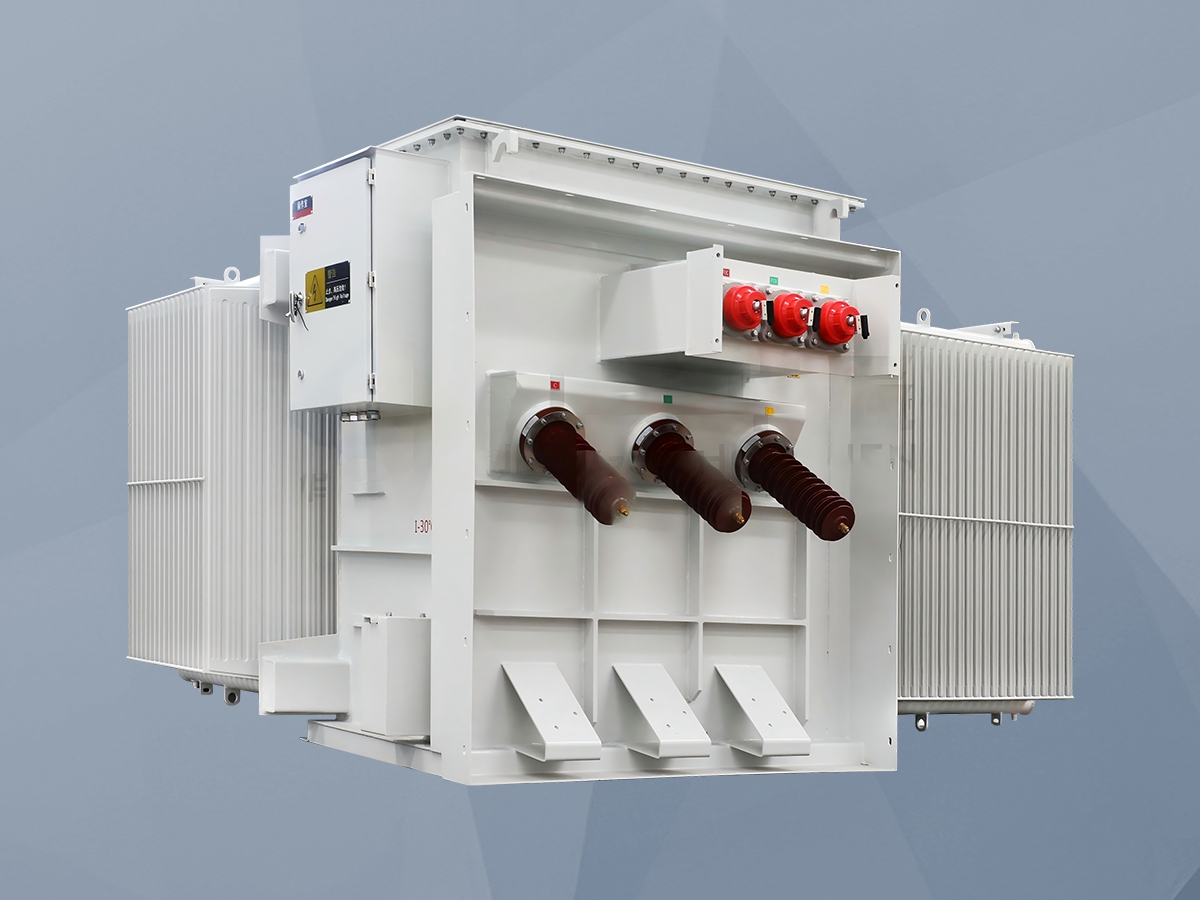

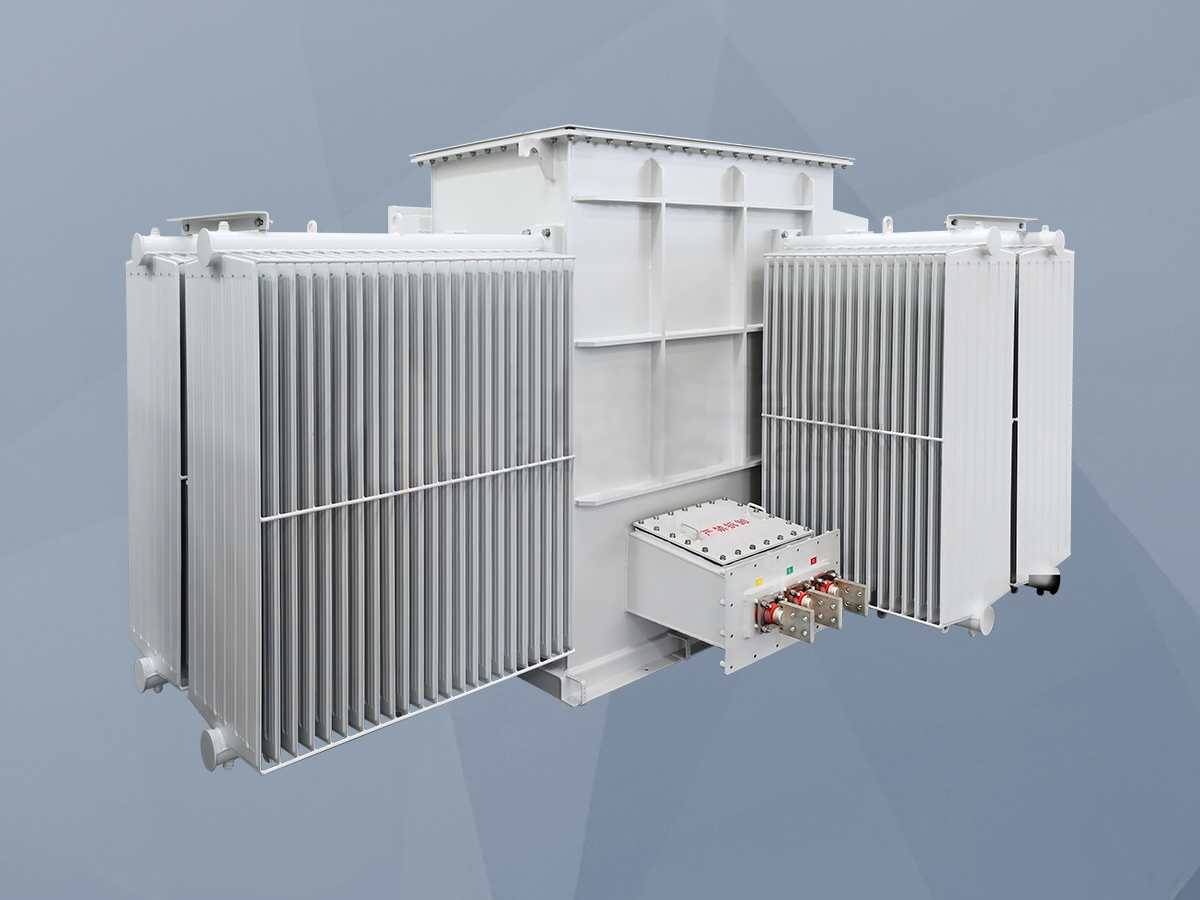

ZGS新能源组合式变压器

一、ZGS新能源组合式变压器概述

     ZGS系列新能源（风力/光伏)组合式变压器，它是集受电、馈电及变压器等器件于一体的成套配电装置。将变压器器身、高压负荷开关、保护熔断器等设备放在同一个油箱中并采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。容量范围为50~5500kVA，电压等级为40.5kV及以下。满足最新的国家能效标准，损耗低，节能环保，适用于各种陆上、渔光，农光及海上光伏、风力发电场等场所。

二、ZGS新能源组合式变压器特点

     1、ZGS系列新能源（风力/光伏）组合式变压器的散热片裸露在箱变的外部，有利于变压器散热，满足全负荷及过负荷的运行要求。

     2、外形美观、结构紧凑、体积小、拆装灵活、方便，全密封，高、低压部件分隔共置于箱体内，仅相当于同类箱式变体积的1/5～1/3。

     3、箱体采用全密封设计，独特的箱体防腐设计和特殊喷漆处理，可广泛用于各种恶劣环境条件下，有效保证用电设备安全可靠运行，实现免维护。

     4、高压负荷开关安装在变压器油箱中，开关体积小，可任意切换，能安全可靠的分断负荷电流，使用方便，供电可靠性高。

     5、由于组合式变压器体积小，结构紧凑，集变压器、低压设备、计量及测量于一体，无需配电房，进线从电缆沟导入，直接安装在负荷中心。电缆插头必要时可带电插拔，连接方便。降低了变电站投资成本，所以初期投资少，安装费用低。

三、ZGS新能源组合式变压器功能

     ZGS新能源组合式变压器是一种集成化变配电装置，专为新能源场景设计。它将变压器、开关设备、熔断器、分接开关及低压配电装置等核心组件组合为一体，提供电能计量、无功补偿和低压分路配置功能。适用于交流50Hz、6-10kV电网，额定容量覆盖30-1600kVA，可部署于户外或户内环境。其紧凑结构支持快速安装，广泛用于工业园区、城市住宅、商业中心、道路照明及临时施工场地，具备环保、占地小、部署灵活等优势，有效满足新能源系统的配电与能效管理需求。
