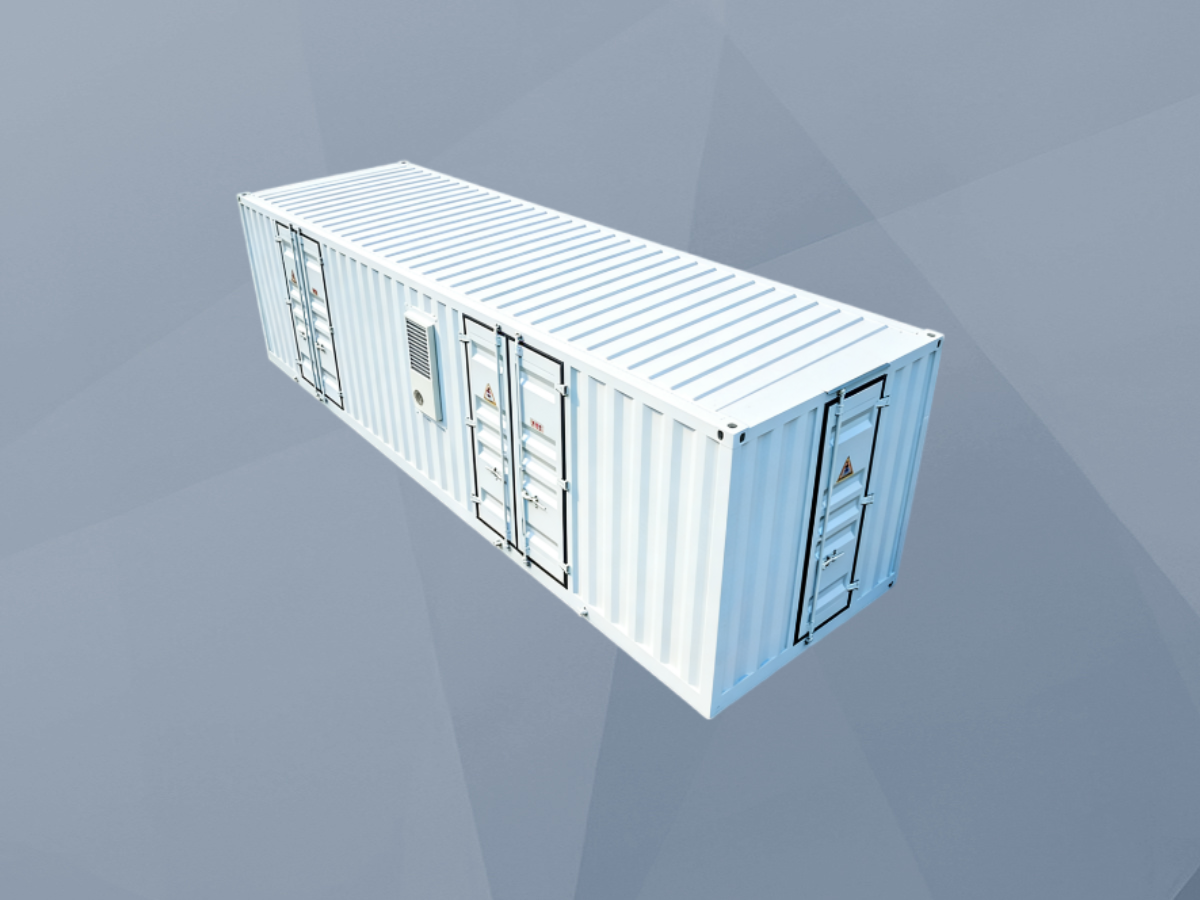

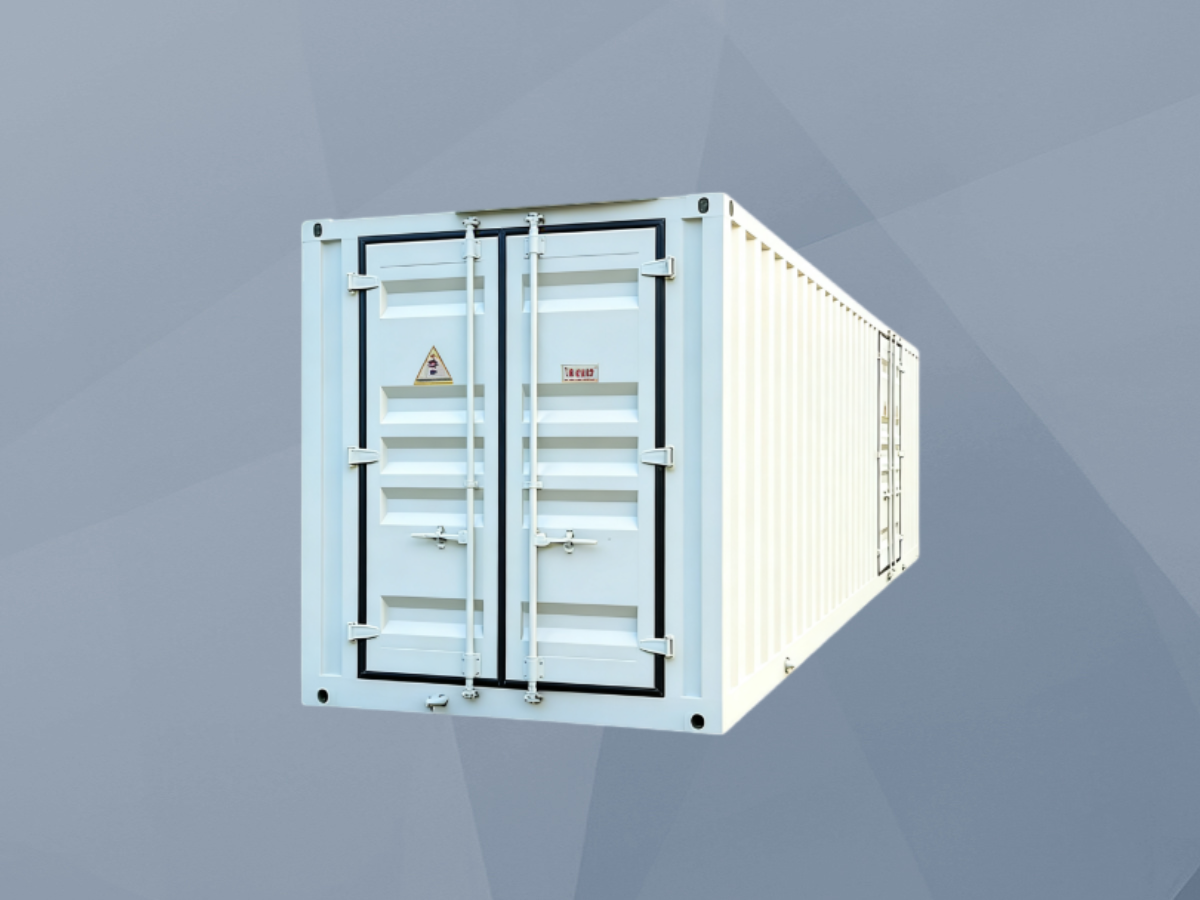

10kV~40.5kV模块化智能预制舱

一、10kV~40.5kV模块化智能预制舱概述

  10kV~40.5kV模块化智能预制舱是一种全模块化装配式变电站解决方案，专为新能源领域（如风力发电、光伏发电、海上风电、分布式光伏发电升压站）以及电网变电站和大型厂矿企业自用变电站设计。该产品将变电站一次设备、二次设备、辅助设施等在工厂内集成、调试后整体运输至现场安装的标准化电力设备，旨在解决传统变电站建设周期长、成本高、质量难控等问题，其核心目标是提供可靠的电力转换与分配支持，适用于户外复杂环境，并实现设备的全生命周期管理。

  核心：将一次设备（开关、变压器、母线）、二次系统（保护、测控、通信）、辅控（环境、消防、安防） 全部在工厂内集成、接线、联调，出厂即“可投运状态”。

  定位：替代传统土建变电站，实现模块化、装配式、快速建站，适配新能源、配网、工业、应急等场景 。

  电压：覆盖10kV、20kV、35kV（40.5kV），单舱/多舱组合，容量灵活扩展。

二、10kV~40.5kV模块化智能预制舱特点

1.高效部署与空间优化：

  占地面积较传统变电站减少30%，系统设计、安装和调试周期缩短70%。

  采用装配式结构，所有设备在工厂预制完成，现场仅需简单安装，大幅降低施工复杂度。

2.环境适应性：

  采用全金属舱体或环保非金属材料，防护等级达IP54~IP65，具备防风、防水、防腐蚀、抗震（≥8级）能力，

  适应-40℃~+85℃极端环境，确保在户外环境中长期稳定运行，可抵御高温、高湿、沙尘等恶劣气候。配置智能温控、消防、安防系统保障稳定运行。可

  适用温度范围广（-40℃~+85℃），海拔不超过3000m，防秽等级III级，抗风速35m/s以下。

3.智能化运维：

  支持eCloud能源云平台接入，实现远程健康诊断、故障分析和维护指导。

  通过自动化监控系统，实现无人值守和全生命周期管理，减少人工干预，降低运维成本。

4.经济性与可靠性：

  线缆用量减少约30%，电气连接更简洁，降低内阻和故障风险。

  全站取消传统建筑物，减少现场土建及施工成本；设备由单一供应商提供，协调管理成本低。

  封闭式设计减少环境影响，可移动/可扩容，模块化拼接，负荷增长时直接加舱，无需大规模改造，运维成本低于传统变电站。

三、10kV~40.5kV模块化智能预制舱功能介绍

1.一次配电与变换

  电力转换与分配：作为升压站或变电站的核心设备，承接新能源发电系统的电能转换，并分配至电网或负载。

  电压变换：10kV/35kV升压/降压，适配光伏、风电、储能、工业负荷。

  电能分配：高压进线、出线、环网、计量、PT、无功补偿（SVG/FC），分配至电网或负载。

  故障隔离：毫秒级保护动作，快速切除故障，保障供电可靠性。

2. 二次智能控制与通信

  综合保护：过流、速断、差动、零序、非电量等全套保护。

  测控与远动：遥测、遥信、遥控、遥调，支持调度端“四遥”。

  通信组网：光纤/4G/5G，IEC61850/MMS，无缝接入电网系统。

3. 智能环境与安防

  温湿度精准控制：空调+除湿+通风，防凝露、保设备寿命 。

  消防联动：烟感、温感、气体灭火/干粉，自动报警+灭火。

  安防监控：视频、门禁、入侵检测，远程可视化管理。

4. 远程运维与全生命周期管理

  远程监控：手机/PC端实时看电压、电流、功率、温度、告警。

  健康诊断：设备状态评估、故障定位、寿命预测 。

  运维指导：自动生成检修计划、工单，支持无人值守 。

  数据统计：电能质量、负荷曲线、能耗分析，辅助决策。

  环境温度范围为：-40℃~+85℃；

  安装地点：户外；

  海拔一般不超过3000m；

  防秽等级：Ⅲ级；

  户外风速不超过35m/s；

  防震：水平加速度0.3m/s2；

  垂直加速度不大于0.15m/s2；

  超出上述正常使用环境条件时，本公司可根据用户使用要求进行个性化设计。
