浅谈母联备自投/进线备自投的区别和应用场景

     在10kV等级供电系统中，单电源供电模式普遍依赖备用电源自动投入装置（备自投装置）维护电网稳定。进线备自投与母联备自投是配电室常用的两种方式，二者在配置、原理及应用场景上存在显著差异，共同保障供电连续性。

一、核心区别

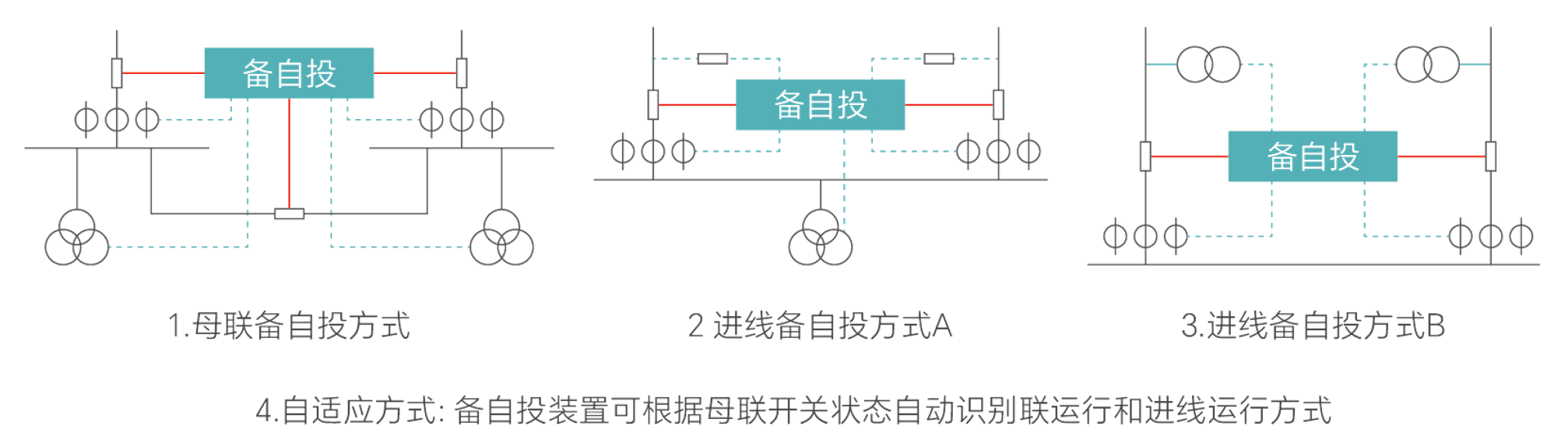

进线备自投与母联备自投的本质差异体现在配置与适用场景：

进线备自投：在两进线柜间增设电压互感器（PT）和备自投装置，无需联络柜。适用于两条进线一用一备的场景，通过切换进线实现备用电源投入。

母联备自投：在联络柜（母联开关）配置备自投装置，同时为母线配备PT柜。适用于双母线系统，通过母联开关实现母线间负荷转移。

二、进线备自投的应用与特点

（一）应用场景与工作原理

           进线备自投主要用于10kV配电室两条进线“一用一备”的场景。其工作原理为：当检测到母线失压、备用进线有电压且运行线路开关无电流时，装置自动跳开运行进线开关，合上备用进线开关，恢复供电。

（二）与主变保护的协同挑战及解决策略

          实际运行中，主变保护动作可能闭锁进线备自投，引发整站失压风险，具体表现为：

          主变保护区故障动作闭锁备自投，导致整站失压；

          故障未消除时，后备保护断开对侧开关，主变保护闭锁仍致失压；

          故障消除后备自投已闭锁，仅发告警不动作。

          解决策略：

          采用“主变保护不闭锁进线备自投”原则，确保电网稳定；

          优化进线保护跳闸回路，手动/遥控跳闸并合后继电器闭锁重合闸，手跳闭锁备自投开关，避免误放电；

          闭锁线路保护重合闸，防止主变保护跳闸后线路重合闸冲击系统。

（三）特点分析

          优点：快速响应主进线故障，切换至备用进线，减少停电时间；确保负荷连续供电，提升可靠性。

          不足：受主变保护动作影响大，需精细协同跳闸回路与闭锁逻辑；改造进线开关及增装置可能增加投资成本，投切瞬间可能对敏感负荷造成影响。

三、母联备自投的应用与特点

          （一）应用场景与作用

          母联备自投适用于双母线或多母线系统，当某段母线因故障或失电时，通过母联开关将负荷转移至另一段母线，保障供电连续性。其核心作用是缩短故障处理时间、提升安全性，替代传统人工操作。

          （二）工作原理与流程

          母联备自投工作流程分三阶段：

          充电条件：进线断路器合位、分段（母联）断路器分位、母线有压、无闭锁信号等，满足后经15秒充电完成（充电指示灯亮），备自投进入准备状态。

          启动条件：备自投开放后，检测到母线失压无电流、备用线有压，且满足“备自投方式投”“不闭锁”等条件。

          动作过程：跳开失电进线开关（经延时确认分位），再合上母联开关（经延时确认合位），成功后闭锁备自投；若超时未检测到开关位置，报“跳/合失败”并延时返回。

          （三）优势与局限性

          优势：

          条件严苛保障安全：多重条件（如电压、电流、开关位置）需逐一满足，否则自动闭锁，防二次合闸；

          时限精准：设定时间内未达条件则回溯上一步，确保动作可靠性；

          防重合设计：仅在进线合位时分闸、分段合位时闭锁，避免误动作。

          局限性：

          三相断线误启动：轻负荷下三相断线满足“无压无流”条件时可能误启动，修改程序又恐失电时拒动；

          故障转移风险：母线或出线故障时，主变后备过流动作跳进线后，备自投合母联可能将故障扩展至另一段母线；

          复杂情境不确定性：常规流程在复杂故障下动作正确性待验证。

四、实际应用中的选择考量

          二者选择需结合电力系统结构、负荷特性及实际需求：

          投资与维护：均需改造或增装置（进线备自投改进线开关，母联备自投改联络柜），需评估成本效益；定期维护确保装置正常。

          负荷特性：关键负荷优先选可靠性高的方式（如母联备自投适合双母线负荷转移，进线备自投适合单电源多进线）。

          协同设计：进线备自投需重点协调主变保护与跳闸回路；母联备自投需优化充电/启动条件，规避三相断线等误动场景。

总结：

          进线备自投与母联备自投均为10kV配电室保障供电连续性的核心装置，前者通过切换进线实现备用电源投入，后者通过母联开关转移母线负荷。实际应用中，需根据系统结构、负荷需求及成本维护综合选择，并通过优化逻辑（如进线备自投与主变保护协同、母联备自投防误动设计）提升可靠性，确保工农业及生活用电安全稳定。
