进线备用电源自投装置

一、备用电源自投装置概述

      进线备用电源自投装置是保障电力系统供电连续性的关键设备，适用于双电源进线、带分段断路器的配电系统（如变电站），支持环网、终端、单母分段或单母不分段等多种接线方式，适用于35kV及以下电压等级（主要针对环网柜设计，也可用于普通开关柜）。

      装置通过“充电完成”作为启动前提（充电条件通常需母线均三相有压、进线开关位置符合要求、无外部闭锁等，满足延时后完成充电），结合电压、电流判据（如母线无压、进线无流、备用进线有压等），执行逻辑判断与开关操作（跳工作开关、合备用开关），实现电源自动切换。例如母联备自投场景中，当某进线电源故障断开后，跳开对应进线开关，确认跳开后合母联开关；进线互投场景中，工作进线失压无流、备用进线有压时，延时跳工作开关再合备用开关。

二、进行备用电源自投装置主要功能

      1、母联自投功能：两段母线分列运行时，某进线电源故障断开后，自动跳开故障进线开关，确认跳开后合上母联开关，保证系统供电，仅动作一次。

      2、进线互投功能：正常运行时一进线带工作母线，另一作备用；当工作进线失压无流、备用进线有压时，延时跳工作开关，确认跳开后合备用开关，仅动作一次。

      3、进线恢复（自恢复）功能：工作进线电源恢复有压时，跳开备用开关，合上原工作开关，恢复原运行方式。

      4、过流保护功能：配置母联开关两段两延时过流保护及后加速保护，防止故障扩大；支持过负荷闭锁备投，电流超限时告警或跳闸。

      5、联切功能：投入备用电源时，联切工作母线上电源支路及电容器支路，避免非同期并列或冲击。

      6、闭锁与报警功能：具备保护闭锁（如分支过流、母差动作）、方向过流闭锁、PT断线闭锁、开关位置异常闭锁等，异常时闭锁切换并报警。

      7、对时与操作功能：支持B码对时和NTP对时，具备母联/进线开关操作回路及遥控功能，可远方控制。

      8、多启动与切换方式：支持失压启动（检进线无压/无流）、误跳启动、手动启动；切换方式含并联（先合后分）、同时（分合同时，带去耦合功能），适应不同工况。

三、备用电源自投装置的技术参数

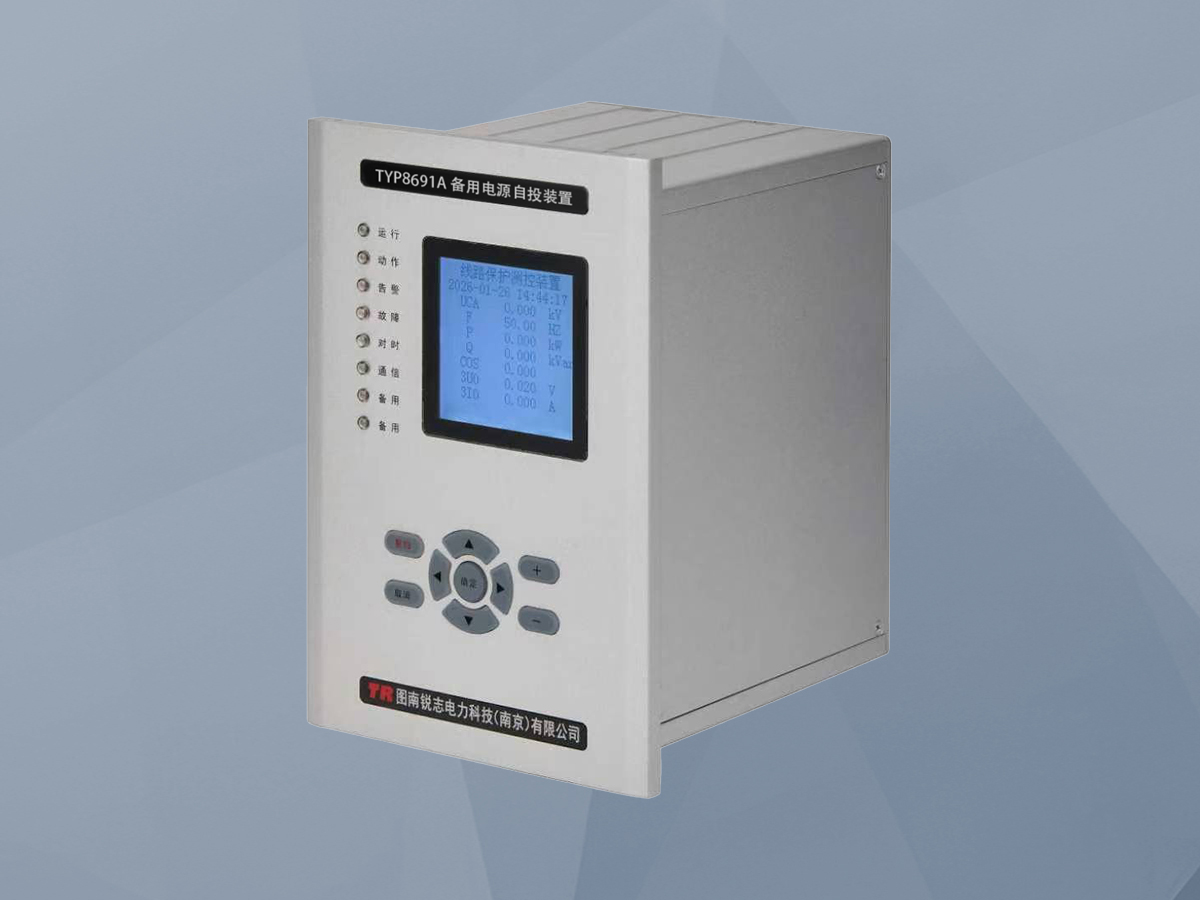

      1、多功能集成化设计：集成保护、测控、通信功能于一体，涵盖母联自投、进线互投、自恢复功能，含母联开关两相三段式过流保护、后加速保护、操作回路及遥控功能，部分型号还支持过负荷联切（如TYP8691A），简化系统配置。

      2、多样化备自投方式：支持母联自投（两段母线分列运行时失压合母联）、进线互投（两进线互为备用，失压无流转备用）、进线恢复（工作进线正常后恢复原方式）三种核心方式，覆盖双电源进线、分段断路器等不同接线场景。

      3灵活定值整定与闭锁机制：3、可通过“整定定值”菜单配置“备用无压闭锁”“工作线有压闭锁”功能（支持关闭以允许无压合闸或带压跳闸），手跳开关时自动闭锁备自投，适应复杂工况。

      4、友好人机交互界面：面板设指示灯（运行、动作、告警、故障、对时、通信、合位、分位），显示屏实时显示时间、电压、电流等参数，配“复归”“确定”及方向键；菜单结构含运行工况、事件管理、参数设置等子项，支持全流程操作。

      5、高精度对时与同步功能：支持B码对时和NTP对时，保证系统时间统一，满足电力监控同步要求。

      6、可靠保护与事件记录：具备完善保护逻辑（如过流、后加速），运行异常时自动报警、闭锁调控输出；记录动作事件、故障告警、人员操作等，支持SOE事件查询与删除，事件记录条数充足。
