主变保护屏

一、 主变保护屏的介绍

主变保护屏是针对电力系统核心设备——电力变压器而量身定制的专用保护屏柜。变压器作为电能变换与分配的枢纽，其安全运行至关重要。主变保护屏的核心任务是实时监测变压器的电气参数（电流、电压）及非电气状态（油温、瓦斯、压力等），当发生内部短路、匝间故障、外部相间或接地故障、以及过负荷、过热等异常工况时，能迅速、准确地发出报警或跳闸指令，隔离故障设备，防止事故扩大，保护变压器本体及电网安全。

我司的主变保护屏通常采用分层分布式设计，将主保护（如差动保护）、后备保护（如复压过流、零序保护）​ 及非电量保护等功能集成于高性能的继电保护装置中，并整合测控单元、操作回路、通信管理单元等，构成一个功能完备、可靠性高的独立系统。

二、 主变保护屏的作用

核心设备安全守护：作为变压器最直接、最快速的安全卫士，是防止变压器因内部故障（如绕组短路、铁芯过热）而遭受毁灭性损坏的关键设备，直接关系重大资产安全。

保障电网稳定运行：变压器故障若不能及时切除，可能引发越级跳闸，导致变电站全停或更大范围停电。主变保护屏的快速正确动作，是维持电网稳定、防止事故扩大的核心环节。

实现状态全面监测：不仅保护，还持续监测变压器各侧电流、电压、功率、油温、绕组温度等运行参数，为运行人员提供实时状态信息，是实现变压器状态检修和智能化运维的基础。

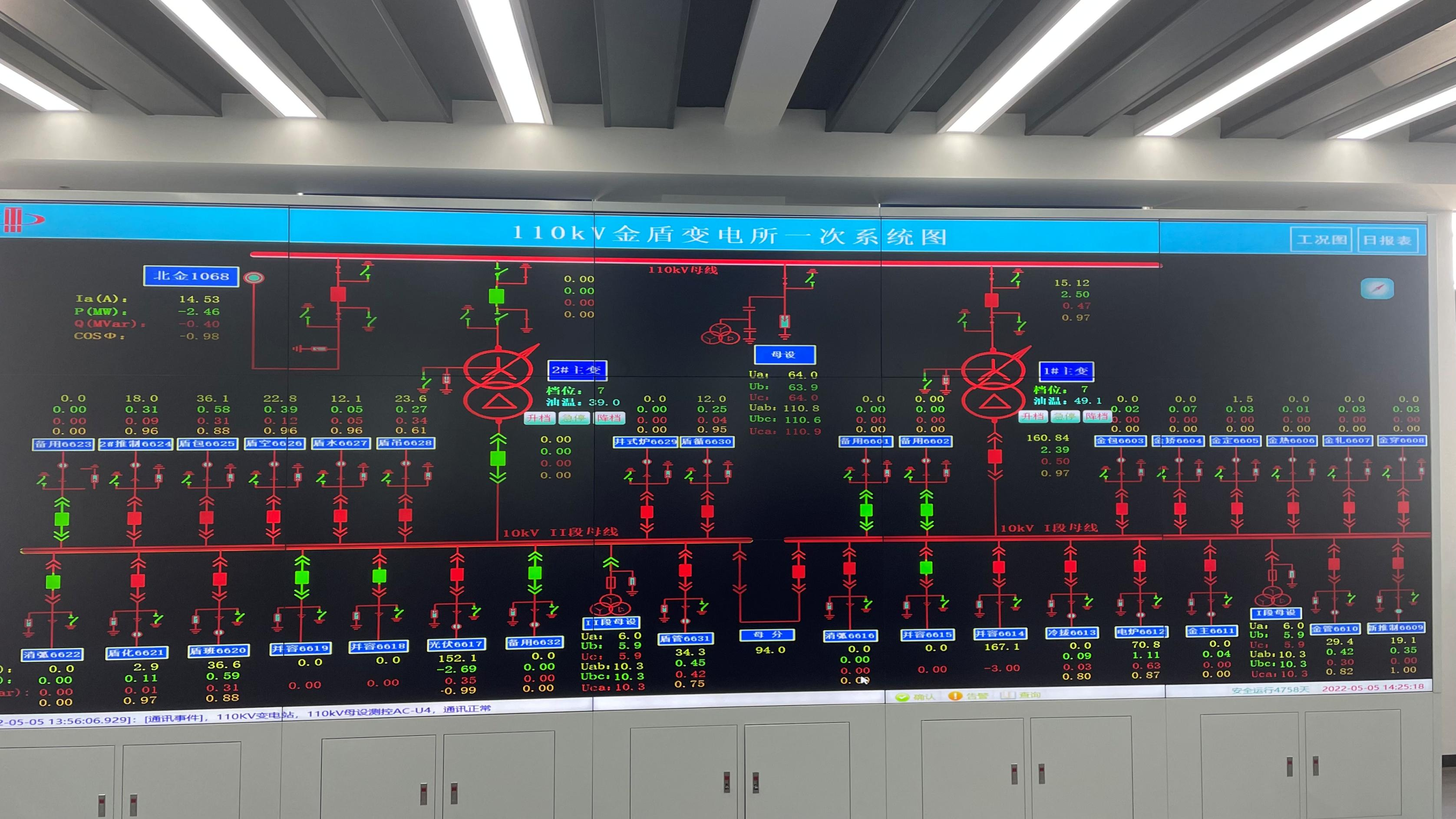

支撑综合自动化：作为变电站自动化系统（综自系统）的重要间隔层设备，通过标准通信接口（如IEC 61850、103规约）与站控层设备交互，上传保护动作信息、故障录波及实时数据，是实现“四遥”功能的重要组成部分。

满足标准与规范：严格遵循国家、行业标准（如DL/T 770、GB/T 14285），满足不同电压等级变压器对保护配置的双重化、主后一体化等要求，是项目设计、施工及验收的强制性内容。

三、 主变保护屏的核心功能

1. 电气量保护功能

主保护——差动保护：

变压器最核心的保护。通过比较变压器各侧电流的矢量和来判断内部故障，具有动作速度快、选择性好的特点，是反映变压器内部短路故障的主保护。

后备保护：后备保护：

复合电压闭锁过流保护：作为变压器外部相间短路故障的后备保护。

零序过流/方向零序保护：作为接地故障的后备保护。

过负荷保护：反映变压器长时间过载运行，通常发告警信号或启动冷却器。

间隙零序保护：针对中性点经间隙接地的变压器，保护间隙击穿后的故障。

其他电气量保护：过励磁保护、失灵启动、断路器非全相保护等。

2. 非电量保护功能

本体非电量保护：通过直接接入瓦斯继电器、压力释放阀、油温/绕组温度计、油位计等接点，实现重瓦斯跳闸、轻瓦斯告警、压力释放跳闸、温度过高告警/跳闸等功能。这类保护动作迅速、可靠性高，是电气量保护的重要补充。

3. 测控功能

运行监测：高精度测量变压器各侧三相电流、电压、有功/无功功率、功率因数、频率、电能等。

控制功能：支持就地/远方分合闸操作，变压器有载调压分接头升/降/停控制，冷却器启停控制等。

信号采集：采集各类开关位置、刀闸位置、压板状态、装置自检信号等。

4. 辅助与通讯功能

故障录波：记录保护动作前后指定时间段内的电流电压波形、开关量变化，用于故障分析和动作行为评价。

通信与对时：支持IEC 61850 MMS/GOOSE、IEC 60870-5-103/104、Modbus TCP/RTU等多种规约，支持IRIG-B、PTP、SNTP对时。

人机交互：大尺寸液晶屏，中文菜单，便于本地定值修改、信号复归、事件记录查询、实时数据显示。

四、 主变保护屏的典型应用场景

常规变电站主变压器保护：应用于110kV、35kV、10kV等电压等级变电站的双绕组或三绕组主变，通常按双重化配置，屏柜内包含两套完整的保护、测控及操作回路。

新能源场站升压变保护：在光伏电站、风电场、储能电站的升压站中，保护连接发电单元与电网的升压变压器，需考虑谐波、双向潮流等新能源场景特点。

发电厂启备变/高厂变保护：在火电厂、水电站中，保护启动/备用变压器或高压厂用变压器，保障厂用电安全。

工业用户主变保护：大型工矿企业、石化、钢铁、数据中心等用户变电站的主变压器保护，对供电连续性和可靠性要求极高。

轨道交通牵引变压器保护：保护铁路、地铁牵引供电系统的整流变压器或动力变压器，需适应频繁负荷冲击和特殊谐波环境。

城市电网枢纽变保护：在城市环网供电的关键节点变电站，保护承担重要负荷分配任务的变压器。
