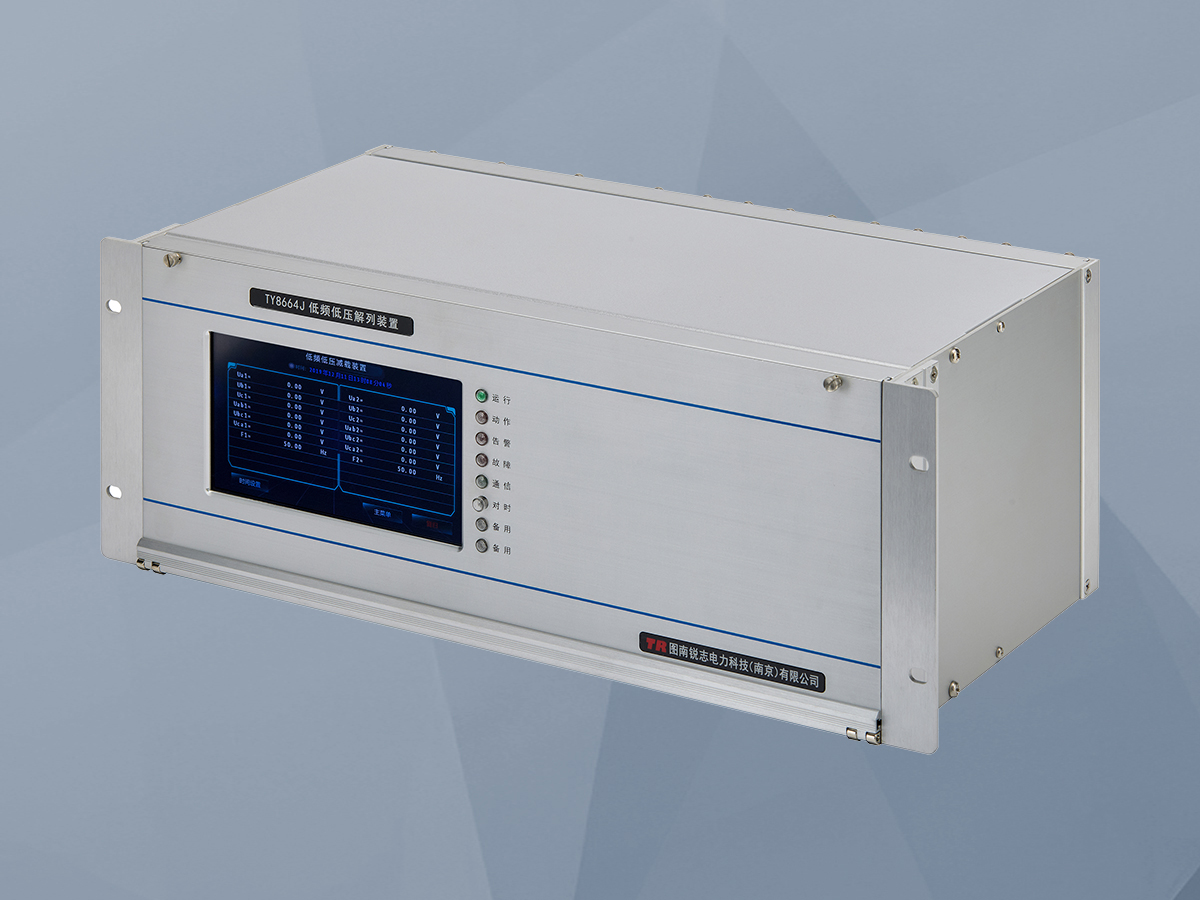

TY8664J低频低压减载装置

一、低频低压减载装置概述

       微机低频低压减载装置用于防止电力系统发生有功缺额引起频率下降，或无功缺额引起电压下降时的系统稳定控制，装置可自动根据低频或低压时及时的分段分轮切除部分电力负荷，使系统的电源与负荷重新达到平衡。

二、主要功能配置

       1.低频减负荷功能：当电力系统有功缺额引起频率下降时，装置根据频率降低值切除部分负荷，使系统的电源与负荷重新平衡。本装置配置5个基本轮，3个特殊轮。配置加速切2轮，加速切2、3轮功能。

       2.低频加速切负荷功能：当电力系统频率下降太快时，本装置具有根据 df／dt 加速切负荷的功能，在切第一轮时可加速切第二轮或二、三两轮，尽早制止频率的下降，防止出现频率崩溃事故。

       3.低压减负荷功能：当电力系统无功缺额引起电压下降时，装置根据电压降低值切除部分负荷，使系统电压恢复正常。本装置配置5个基本轮，3个特殊轮。配置加速切2轮，加速切2、3轮功能。

       4.低压加速切负荷功能：当电力系统电压下降太快时，可根据 dU／dt 加速切负荷，尽早制止系统电压的下降，避免发生电压崩溃事故，并使电压恢复到允许的运行范围内df/dt、du/dt滑差闭锁功能。

       5.具有PT断线闭锁及告警功能。

       6.低电压闭锁功能。

       7.设有母线分列运行投入压板，可根据系统需要设置两段母线是分列运行或并列运行。

       8.B码对时和SNTP对时。

三、技术特点

       1.采用国际最流行的32位高速微处理器，主频为200 MHz，8M字节Flash Memory存储器。

       2.16位外置AD采样，每周波48点采样，频率45~60HZ自适应采样，测量精度高。

       3.本装置低频减负荷功能设有 5 个基本轮、3个特殊轮。

       4.本装置低压减负荷功能设有 5 个基本轮、3个特殊轮。

       5.本装置设有 df／dt、du／dt 闭锁功能，以防止由于短路故障、负荷反馈、频率或电压的异常情况可能引起的误动作。

       6.设有母线分列运行投入压板，可根据系统需要设置两段母线是分列运行或并列运行。

       7.模块化的程序使配置灵活，功能调整方便。

       8.有效、可靠的PT断线判据，有效防止装置低电压元件误动作。

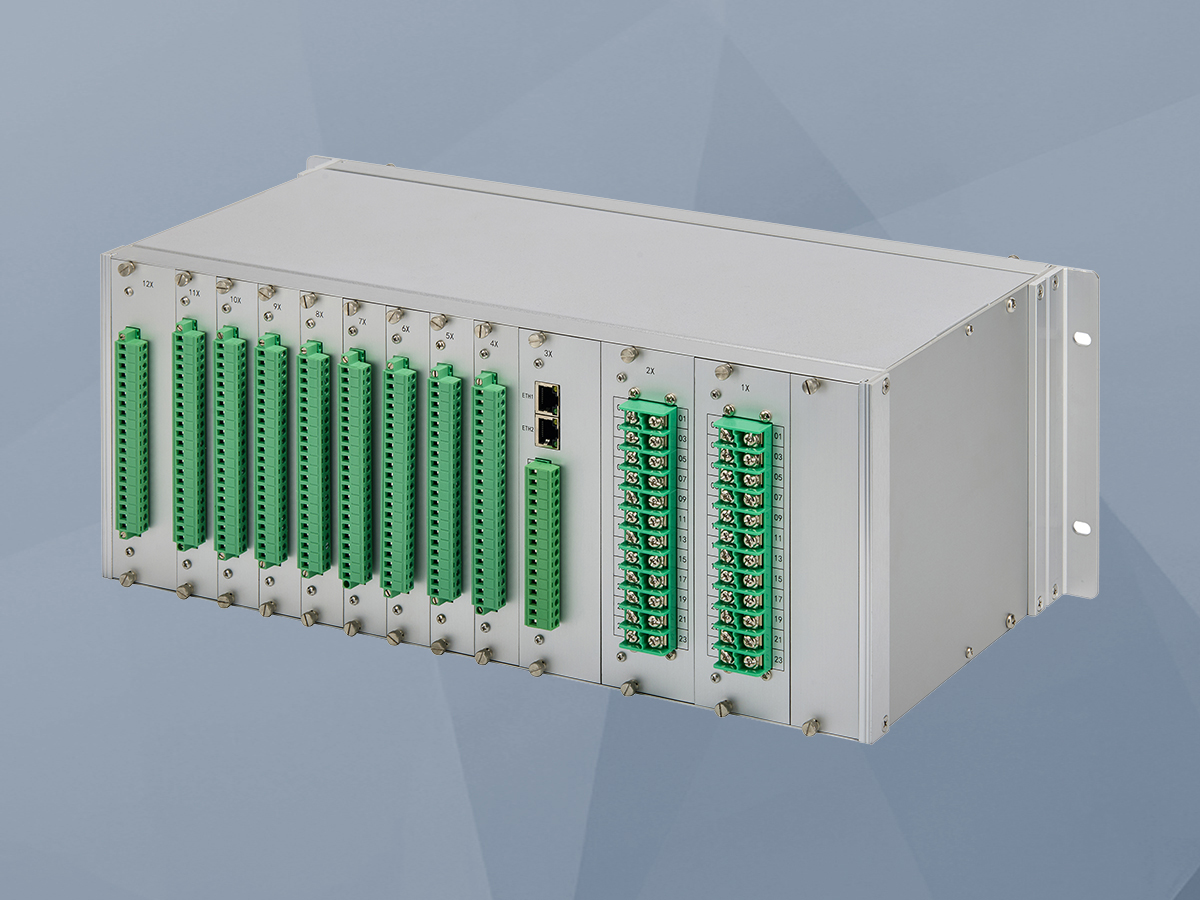

       9.最多21路用户可自定义名称的开入量接口。

       10.出口可编程：保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。

       11.GPS对时可采用网络对时方式，同时也支持B码对时方式（RS485接口）。

       12.两个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，104，Modbus等规约。

       13.16条故障录波，采样点录波最大包含13路模拟量（间隔为1mS），录波采用标准Comtrade格式。

       14.触摸彩色大液晶模块采用新工艺，寿命大为提高。

       15.高抗扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。

       16.工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
