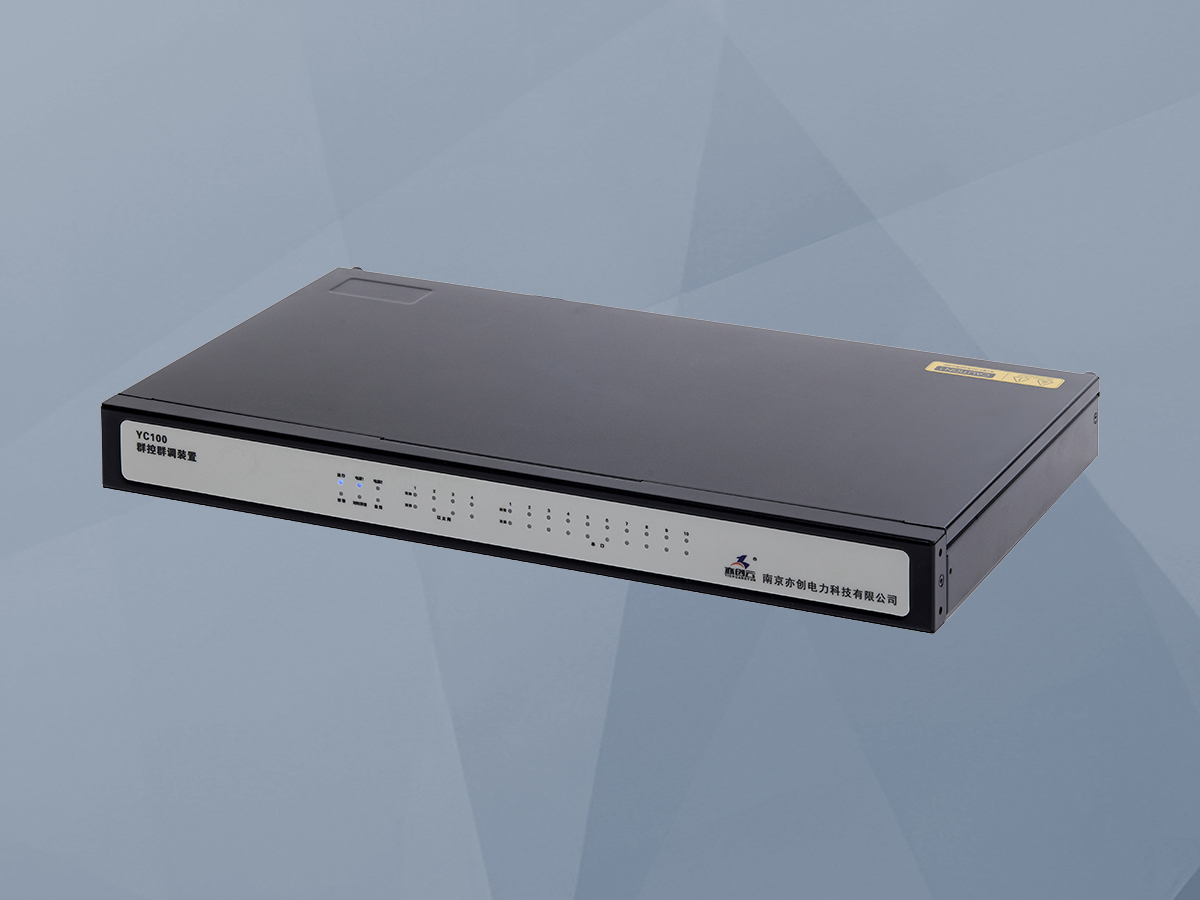

群调群控装置

一、群调群控装置的概述

        群控群调系统核心目标为对全省范围内不同电压等级接入的分布式电源进行集群 协调调控和高效管理，在省级范围内实现源荷能量平衡。在地市范围内实现分布式电源 的功率优化分配，支撑分布式电源消纳，提升分布式电源并网安全性，降低分布式电源 脱网风险。

二、群调群控装置特点

        1.满足“光伏电站接入电力系统的技术规定 ”

        2.多种网络接口支持：支持 4G 无线公网、4G 无线专网、电力 调度数据网等多 种网络接入方式

        3.支持多种调度指令方式，包括实时指令、人工设定等模式

        4.采用渐近式处理算法，确保光伏电站最大功率及功率变化率不超过给定值

        5.支持多种通信规约接入方式：TCP/UDP/IEC101/IEC104/Modbus，满足与升压站 监控系统、光伏逆变器监控系统及无功补偿装置的通信要求

        6.采用智能化分配策略，保证调节精度和光伏逆变器最优运行模式

        7.采用数据预判机制，判断采集数据的有效性，保证系统的可靠控制

        8.完善的闭锁机制，考虑数据无效、通讯中断等异常条件，灵活可设，为正确控 制提供可靠闭锁

        9.采用嵌入式软硬件平台设计实现，重要环节均采用双冗余设计，可靠性高，符 合电力系统通信和控制设备的技术要求

        10.实现对主变分接头、光伏逆变器、无功补偿装置（SVC/SVG）等设备的协调控制

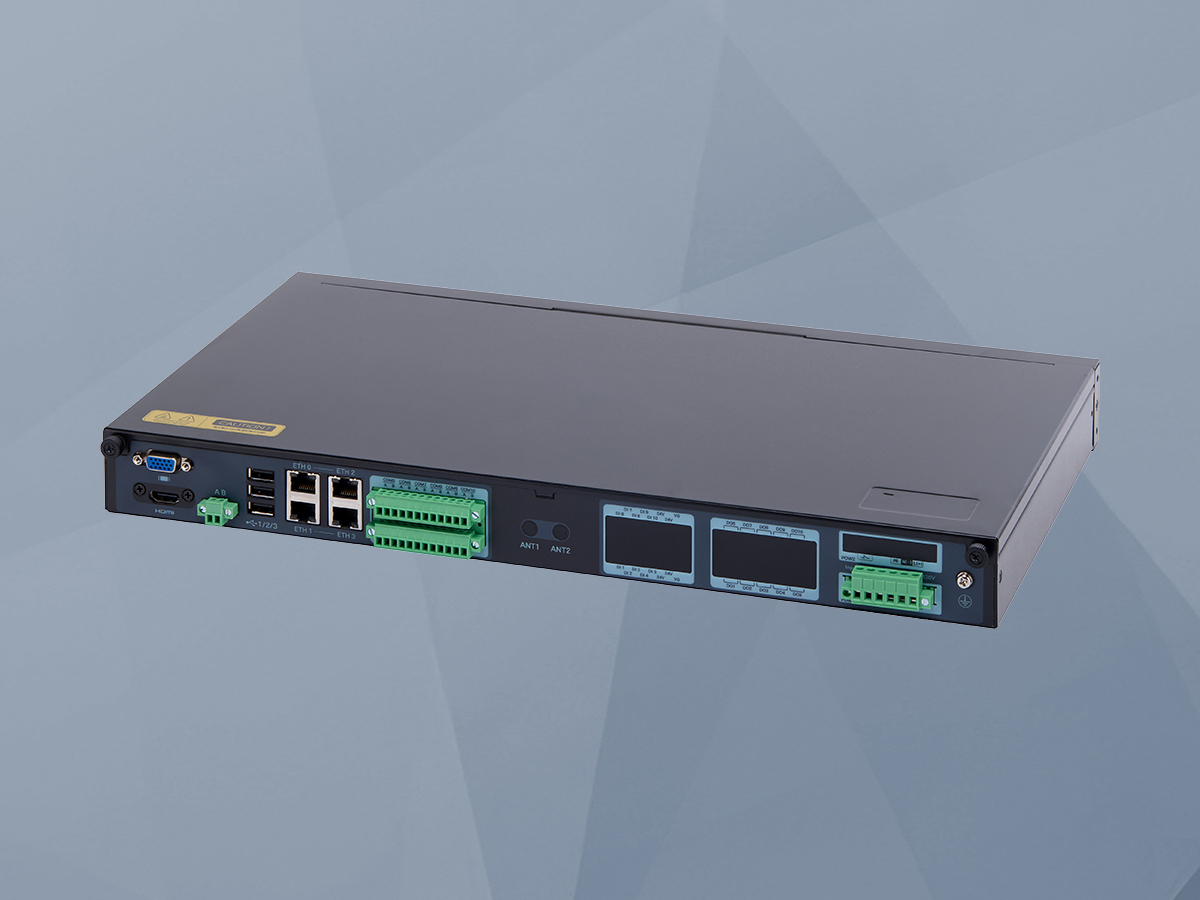

        11.设备多样化、即插即用：设备设计采用工业级设计，能在不同的生产环境中部 署，支持卡槽式、机柜式等多种安装方式。

三、群调群控装置的主要功能

        1. 设备架构：采用公司统一的软、硬件平台，系统稳定，升级扩展能力强；跨平台设计，支持 Windows/Unix/Linux 等操作系统，系统配置灵活。

        2. 控制模式

          (1)装置接收调度主站系统下发的有功、频率、母线电压、无功、功率因数等目标 值指令，然后按照一定的控制策略将有功功率、无功功率合理分配给对应每台 逆变器、SVG，通过向逆变器、SVG 下发调节指令，使全站有功、频率、母线电 压、无功、功率因数达到调度下发控制目标值，实现全站多设备自动控制。

          (2)装置接收调度主站系统下发的每台机组的有功、无功出力指令，以调节各台设 备有功、无功出力，最终使各设备达到目标值。

       3.控制方式

        调度主站系统实时向TY100 装置控制系统下发全站有功、频率、 母线电压、无功、 功率因数等指令，TY100 装置自动跟踪指令，使全站有功出力、无功出力向目标值逼近， 形成 TY100 装置控制系统与调度主站系统之间形成闭环控制。
