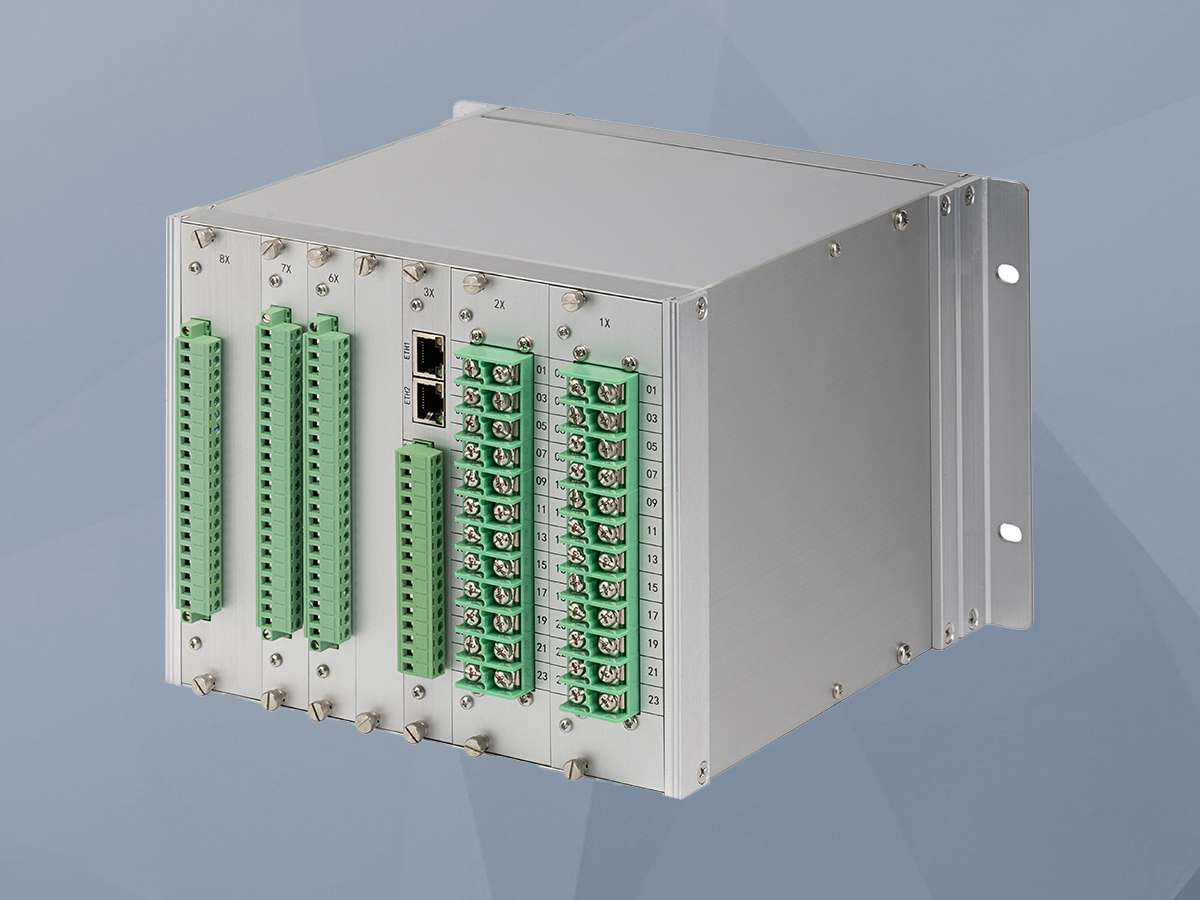

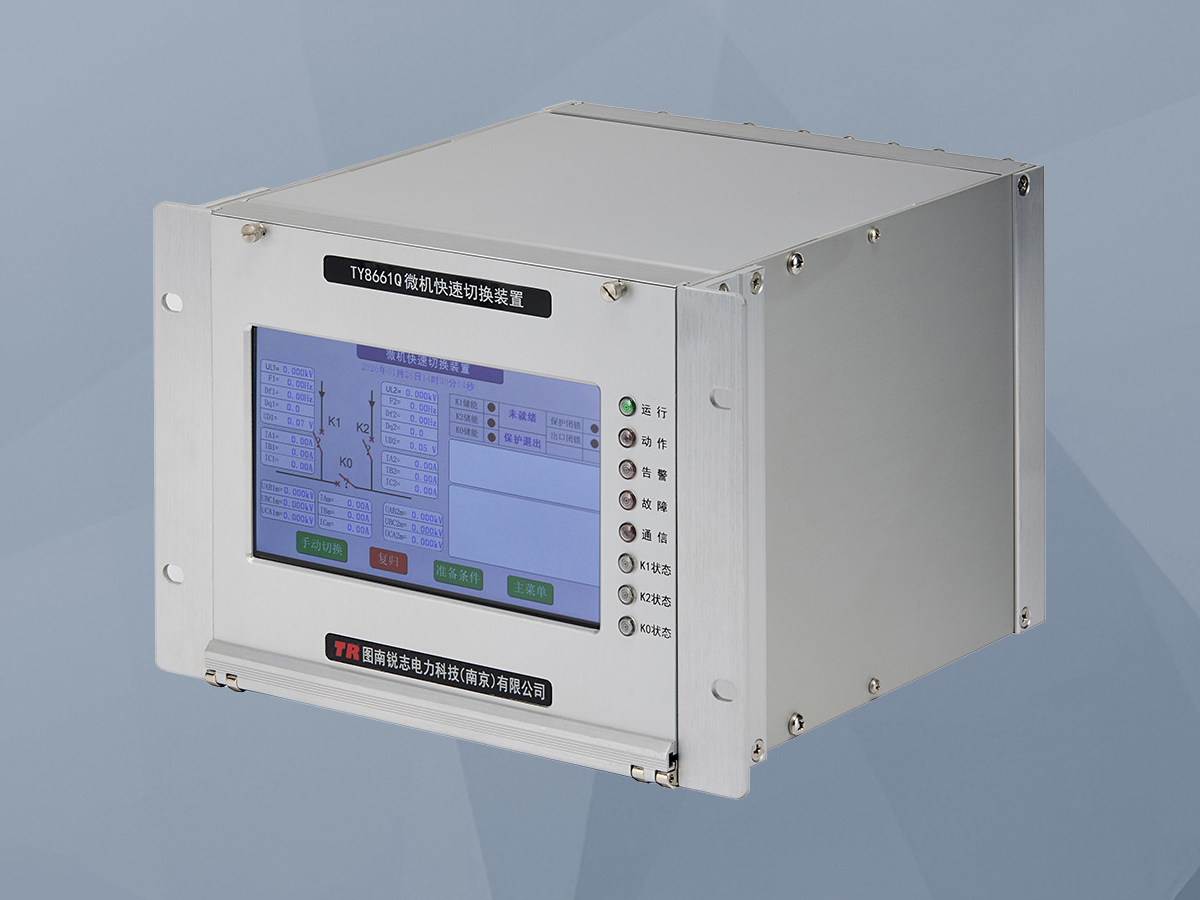

TY8661Q高压无扰动快速切换装置

一、产品背景概述​

      电力供应对国民生产至关重要，尤其在化工、冶金和煤炭等大中型工业企业，供电中断可能导致设备停运、工艺中断或废品产生，甚至设备损伤。这些企业的工作母线负载大量电动机，失电后部分电动机转为发电机运行，产生反馈电压，母线电压从失电到无压持续数秒。传统备自投装置因延时过长和低电压定值设置，导致电动机分批切除且转速下降，恢复供电后无法自启动，影响产品质量。高压无扰动快切装置装置专为电动机负荷密集的厂用电系统设计，支持进线及分段断路器自动倒闸，在事故或断路器偷跳时智能选择快切、同期、残压或长延时切换方式，确保安全可靠电源切换；手动并联切换中，自动预测环流大小，减少并列运行时间，消除安全隐患。

二、高压无扰动快切装置功能详列​

      1、模式起动：支持手动起动、保护起动（上级保护动作触发）、失压起动（检无压或无流）、误跳起动（断路器异常跳闸）及逆功率起动，适应各类故障场景。

      2、式灵活：提供并联切换（双电源并列运行）、串联切换（先断后合）和同时切换（断合同步），降低合闸冲击。

      3、检测工作电源失电后，100ms内合闸备用电源，利用母线残压与备用电源相位差≤30°的窗口期，避免电流冲击。

      4、期捕捉切换：动态追踪残压与备用电源相位重合点，实现零差角合闸，适用于相位差较大的系统。

      5、残压切换：当母线残压衰减至25%额定值时启动切换，作为快切失败的后备方案。

      6、时切换：延时0.5-5s合闸，用于残压过低或频率不匹配场景，确保切换安全。

      7、制：PT断线、频率突变（≥5Hz/s）、外部保护动作或电压突降时立即闭锁切换，防止误动。

      8、充电状态管理：装置动作后需手动复位才能再次启用，避免误操作。

      9、显示双路电压、电流、频率及相位角，支持同期检定和B码/SNTP对时。

     10、录与配置：存储128条动作报告，支持软压板投退86项功能（如低频闭锁、加速切负荷）。

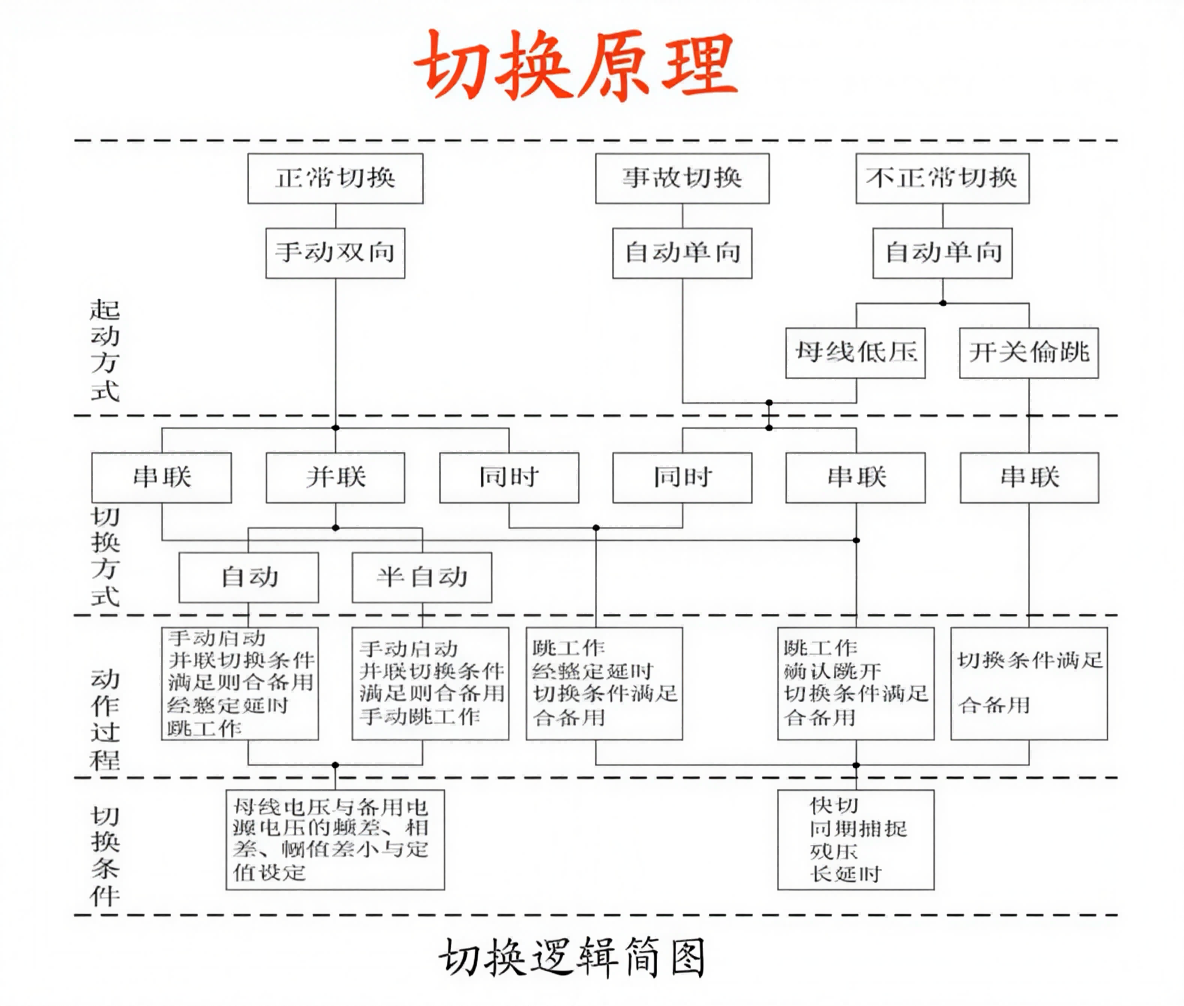

三、高压无扰动快切装置工作原理​

      1、电检测：工作电源电压突降或消失时触发装置启动，通过进线无压或无流判据提高可靠性。

      2、基于实时相位差选择最佳模式——快切（相位差≤30°）、同期捕捉（动态追踪）、残压（电压≤25%Un）或长延时（后备方案）。

      3、闭锁判断：检测PT断线、du/dt超限或外部闭锁信号时中止切换，确保系统安全。

      4、减监控：持续监测母线电压，残压低于阈值时启用残压切换，避免合闸冲击。

      5、期捕捉执行：计算残压与备用电源的滑差频率和角度差，在过零点合闸实现无扰动切换。

      6、时后备：前级切换失败后延时合闸，结合低电压定值（20%-35%Un）防止电动机自启动失败。

      7、机制：动作完成后需人工复位，装置恢复初始状态等待下次启用。

四、高压无扰动快切装置特点​

      1、式覆盖：集成快切、同期、残压和长延时切换，适应全场景电源中断事件，切换成功率≥99.9%。

      2、高精度监测：电压分辨率0.001kV，频率分辨率0.0001Hz，实时跟踪相位差，误差≤0.1°。

      3、锁逻辑：多重闭锁（PT断线、频率突变、外部信号）防止误动，保障设备寿命。

      4、86项软压板投退选项，支持低频/低压轮次定制，适配不同工业工况。

      5、件追溯能力：存储128条事件记录，包括动作时间、切换模式和故障原因，便于故障分析。

      6 、设计：通过严酷等级1级的振动、冲击和碰撞测试，适用-25℃至+70℃环境
