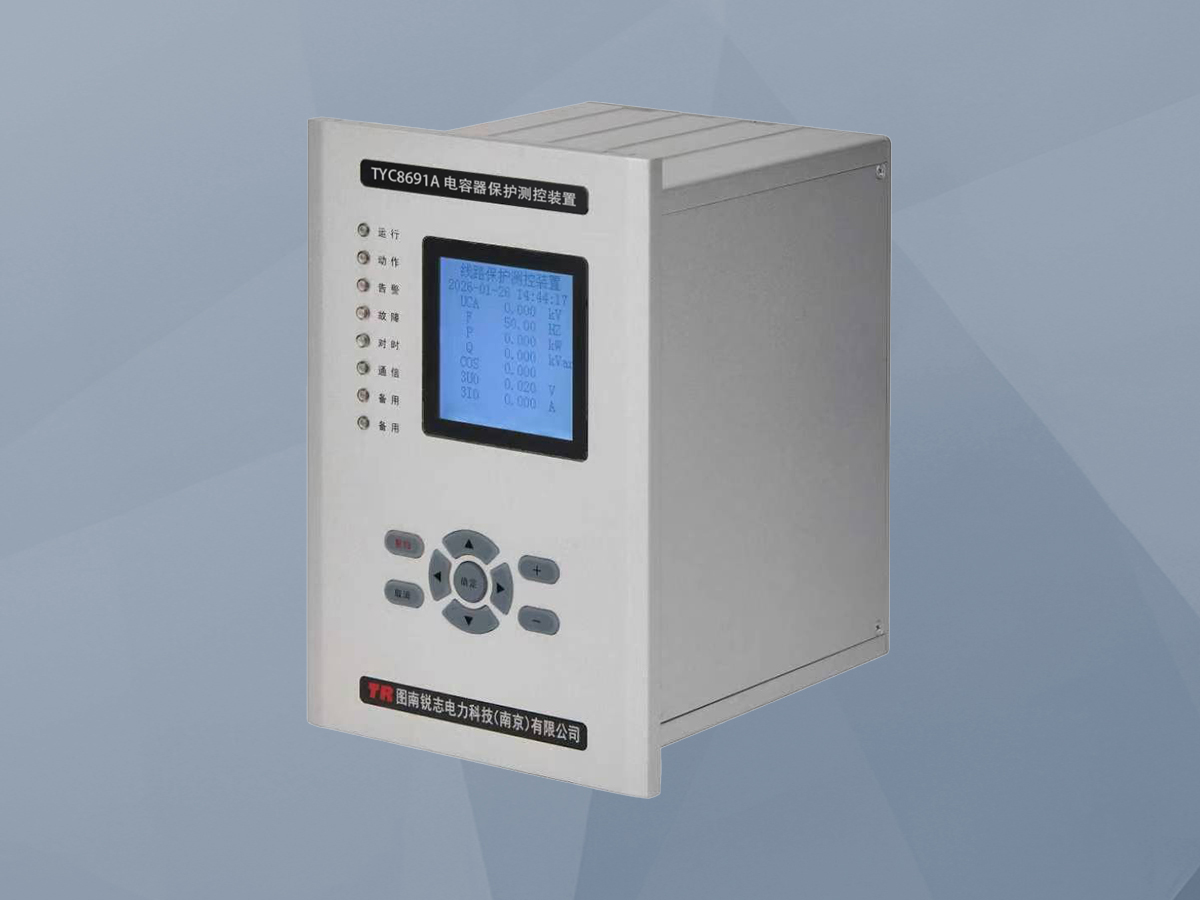

电容器保护测控装置

 一、电容器保护测控装置设备概述

       电容器作为无功补偿核心设备，其安全运行直接影响电网电压稳定与电能质量。早期依赖分立保护与人工巡检，效率低且故障响应滞后；随着配电自动化发展，电容器保护测控装置应运而生，集成保护、测控、通讯于一体。其背景源于电容器组需应对过流、过压、接地等多类故障，同时需实时监测运行参数（如电流、电压、功率）以实现智能调控。装置适配不同电压等级（10kV-110kV）与场景（环网柜、开闭所、变电所），遵循“功能完备、调试简单、维护量小”原则，通过严苛条件设计（如多重闭锁防误动）保障可靠性，成为现代配电系统不可或缺的组成，支撑电网无功分层分区平衡与经济运行。

二、电容器保护测控装置主要功能

      1、三段式过流保护：含速断、限时速断、过流三段，按故障电流大小分级动作，覆盖不同严重度短路故障。

      2、反时限过流保护：电流越大动作时间越短，适配电容器组过载特性，避免长期过热损坏。

      3、两段式零序电流保护：识别单相接地故障，两段定值分别对应不同接地电阻场景。

      4、过电压/低电压保护：监测母线电压，超上限（如1.1Un）或下限（如0.7Un）时跳闸，防止电压异常冲击。

      5、不平衡电压/电流保护：采集差压、差流信号，监测电容器组内部元件击穿、熔丝熔断等故障。

      6、低频保护：系统频率偏离额定值（如45Hz-60Hz外）时动作，保障电容器在允许频率范围运行。

      7、测控与通讯：两表法测量电流、电压、有功/无功功率、功率因数、频率，16路开关量采集；支持RS485、双以太网通讯，上传遥信遥测数据。

      8、人机交互与事件记录：液晶显示中文菜单，记录保护动作事件、SOE事件、故障录波，支持定值打印与压板状态查询。

三、电容器保护测控装置设备特点

       1、功能集成化：集保护、测控、通讯于一体，覆盖电容器全运行场景，调试简单、维护量小。

       2、 性能可靠：保护功能严苛（多重条件闭锁防误动、时限精准回溯），测控精度高（优于同级仪表），支持一次值显示。

       3、适配性强：体积小、深度浅，适配环网柜与普通开关柜；分型号覆盖10kV-110kV场景。

       4、扩展灵活：支持单/双网口、B码对时选配，通讯协议兼容自动化系统；菜单含定值整定、测试模块。

       5、安全设计：防误动（进线合位才分闸、分段合位闭锁）、防重合（闭锁二次合闸），保障系统稳定。

       6 环境适应性：工作电源AC/DC85V~265V，功耗低（正常运行≤5W），耐湿热、抗震动，适应户内复杂环境。
