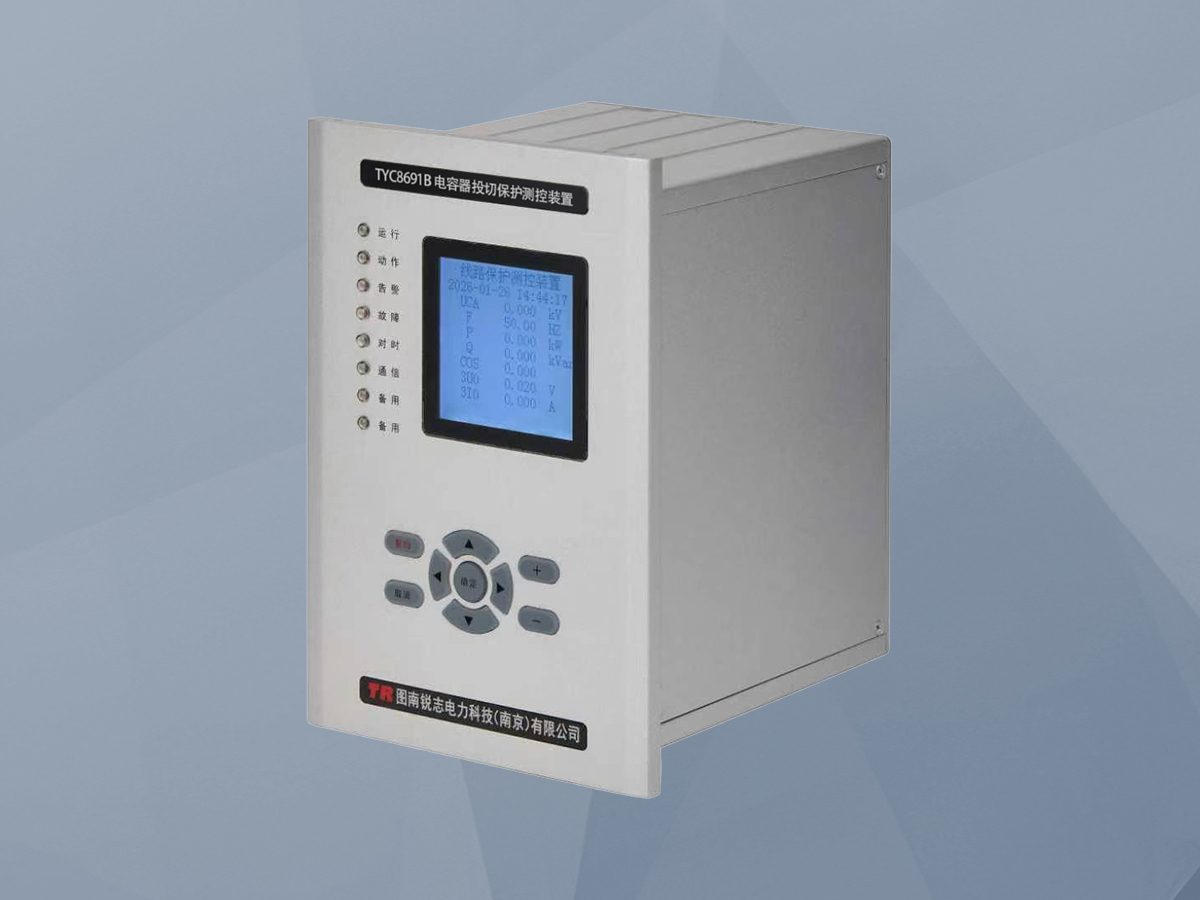

电容器投切保护装置

一、电容器投切保护装置的设备概述

       随着电力系统对无功补偿动态响应要求的提升，电容器频繁投切场景增多，传统静态保护难以应对投切暂态冲击与异常工况。电容器投切保护测控装置应运而生，其背景源于动态无功补偿中电容器组需快速、精准投切以维持电压稳定，同时避免因投切不当引发过压、涌流损坏设备。早期依赖分立保护与手动投切，效率低且风险高；现集成保护、测控、通讯于一体，聚焦投切环节的专项保护（如不平衡监测、控回状态识别）与智能投切逻辑，适配新能源并网、电弧炉负荷等波动场景。装置遵循“动态响应优先、防误投切为本”原则，通过严苛条件闭锁（如进线合位才分闸）与延时逻辑设计，成为现代动态无功补偿系统的核心控制单元，支撑电网电能质量优化。

二、电容器投切保护装置的主要功能

       1、不平衡电压保护：监测电容器组三相电压偏差，超阈值时告警或跳闸，防范内部元件故障扩散。

       2、不平衡电流保护：采集零序电流或差流信号，识别电容器组匝间短路等不对称故障。

       3、控回断线告警：实时检测控制回路接线状态，断线时立即告警并闭锁投切指令。

       4、低频保护：系统频率低于设定值时动作，避免低频运行加剧电容器损耗。

       5、PT断线识别：判断电压互感器回路异常，防止保护误动，联动闭锁相关功能。

       6、遥控投切控制：接收上位机指令，远程分合电容器开关，支持单组/分组投切逻辑。

       7、开关量采集与遥信：采集15-16路开关状态（如断路器位置、隔离开关信号），上传至监控系统。

       8、动态参数测控：两表法测量电流、电压、有功/无功功率、功率因数、频率，修改变比后显示一次值，精度优于同级仪表。

三、电容器投切保护装置的设备特点

       1、动态响应优先：针对投切暂态过程优化算法，毫秒级识别不平衡与控回异常，缩短故障隔离时间。

       2、投切逻辑防误：设置多重闭锁条件（如进线合位才分闸、分段合位闭锁），避免误投切冲击系统。

       3、紧凑适配性强：体积小、深度浅，适配环网柜与普通开关柜空间限制，支持嵌入式安装。

       4、高精度测控：电流测量误差≤0.5%，电压误差≤0.5%，功率因数测量误差≤0.5%，满足动态补偿精度需求。

       5、扩展灵活：支持RS485、以太网通讯，可选B码对时，兼容自动化系统接入；菜单含定值整定、事件记录模块。

       6、运维简便：调试界面简化，支持定值复制、压板投退一键操作，历史事件记录可追溯投切全过程。
